Jak definiować obciążenia temperaturowe belki zespolonej?

Odpowiedź

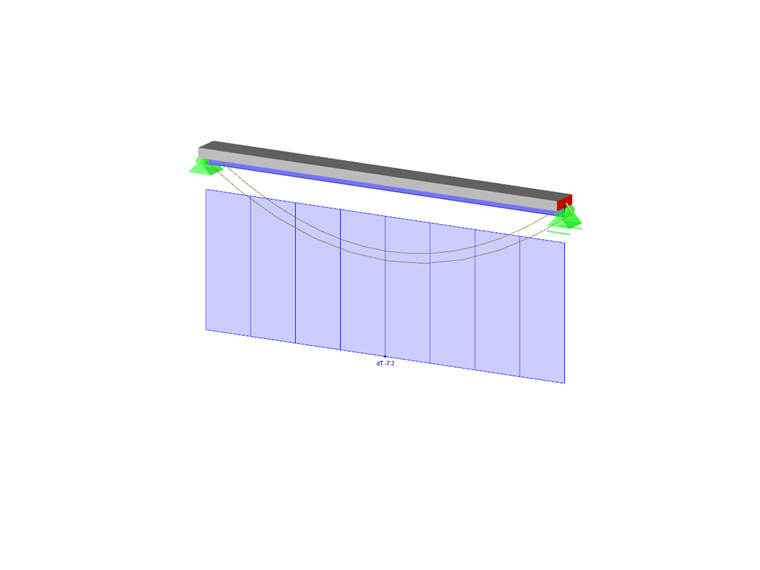

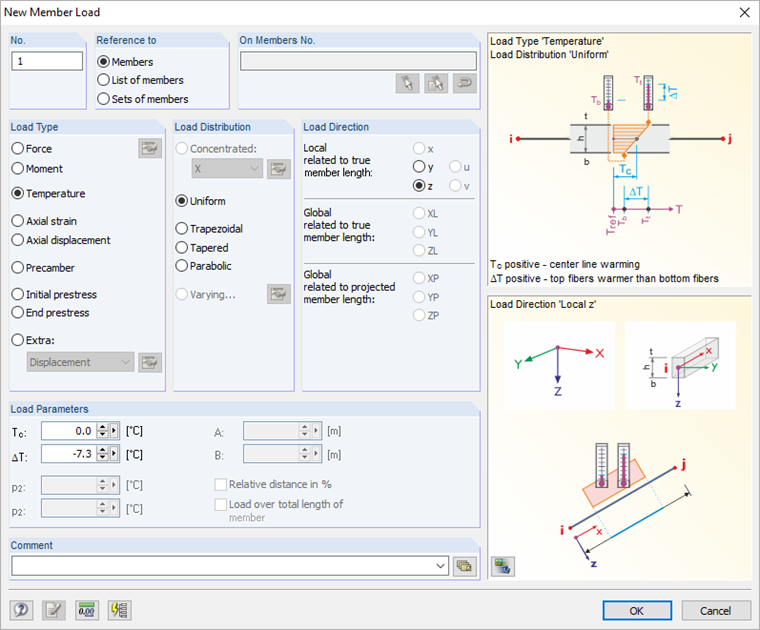

Temperatura obudowy jest bardzo istotna w konstrukcji zespolonej. Rozróżniamy następujące przypadki obciążeń: grzanie od góry (przez betonowanie) i grzanie poniżej. Ponieważ w tym miejscu należy zdefiniować zmianę temperatury, obciążenie definiuje się jako delta T. Często belka kompozytowa jest modelowana za pomocą mimośrodu, który jest połączony z powierzchnią. W tym celu należy podzielić różnicę temperatur między obydwoma elementami (powierzchnia i pręt). Obciążenie pręta jest zdefiniowane jako obciążenie prętowe, przy czym różnica temperatur jest większa niż wysokość pręta podzielona przez całkowitą wysokość przekroju złożonego ($ \ trójkąt T \ razy \ szerokość {h_s} {h_g} $). Jeżeli górne włókna pręta są zimniejsze niż dolne, wartość należy zdefiniować jako ujemną.

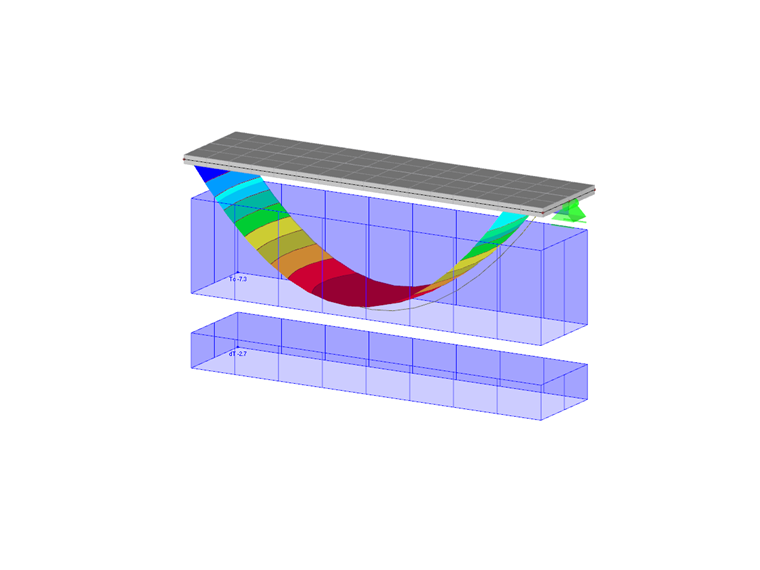

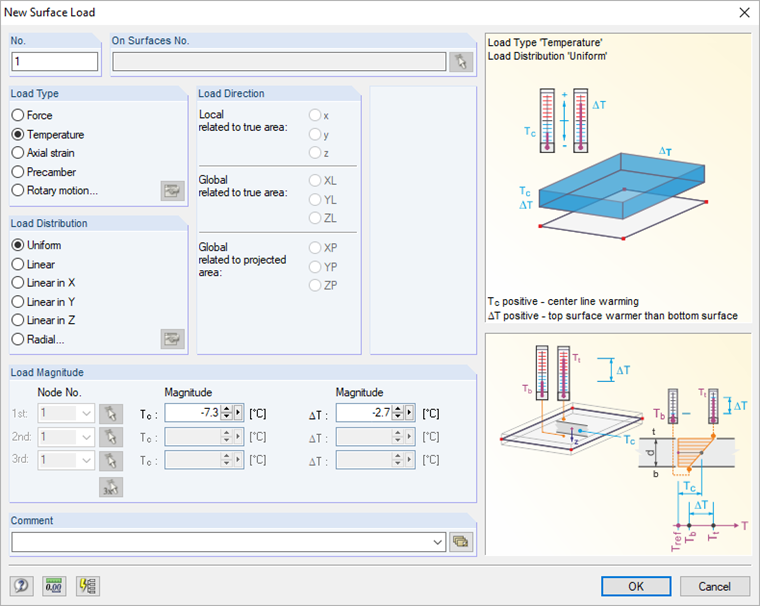

Na koniec na powierzchnię zostaje naniesiona pozostała różnica temperatur. W tym przypadku należy zadbać o to, by na powierzchni zdefiniować temperaturę pręta jako Tc, a na powierzchnię pozostawić nadal brakującą temperaturę w postaci delta T.

Słowa kluczowe

Belka zespolona Temperatura Różnica temperatur
