Как определить температурные нагрузки на составную балку?
В составных конструкциях играют температурные нагрузки довольно важную роль, поэтому следует различать загружения от потепления сверху (из-за бетонирования) и потепления снизу. Поскольку в данном случае необходимо указать изменение температуры, определяется нагрузка как Delta T. Составная балка часто моделируется в виде эксцентрического стержня, соединенного с поверхностью, поэтому разница температур должна быть разделена между этими двумя элементами (поверхностью и стержнем).
Нагрузка на стержень затем определяется как нагрузка на стержень с разницей температур, умноженная на высоту стержня и деленная общей высотой составного сечения ($\triangle T\times\frac{h_s}{h_g}$). Только не забудьте, что если верхние волокна стержня холоднее, чем нижние, то значение должно быть задано как отрицательное.

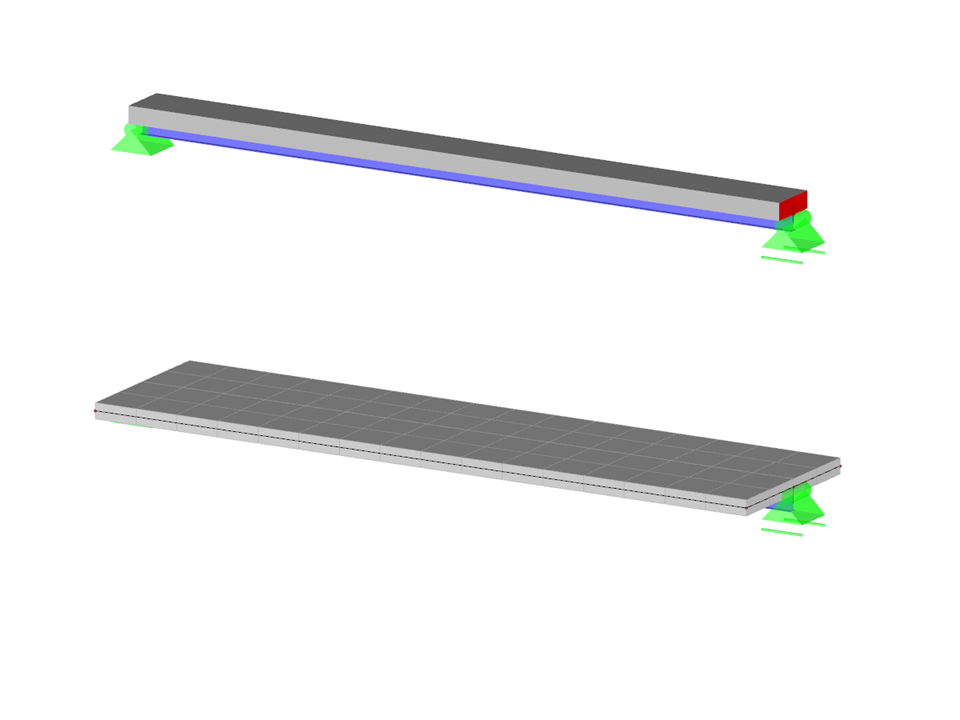

Составная балка
Количество узлов | 8 |
Количество линий | 10 |
Количество стержней | 3 |
Количество поверхностей | 1 |
Количество загружений | 1 |
Общий вес | 9,900 t |
Размеры (метрические) | 8,500 x 2,000 x 3,500 m |
Размеры (имперские) | 27.89 x 6.56 x 11.48 feet |
Версия программы | 5.23.01 |
