如何在组合梁上定义温度荷载?

回答

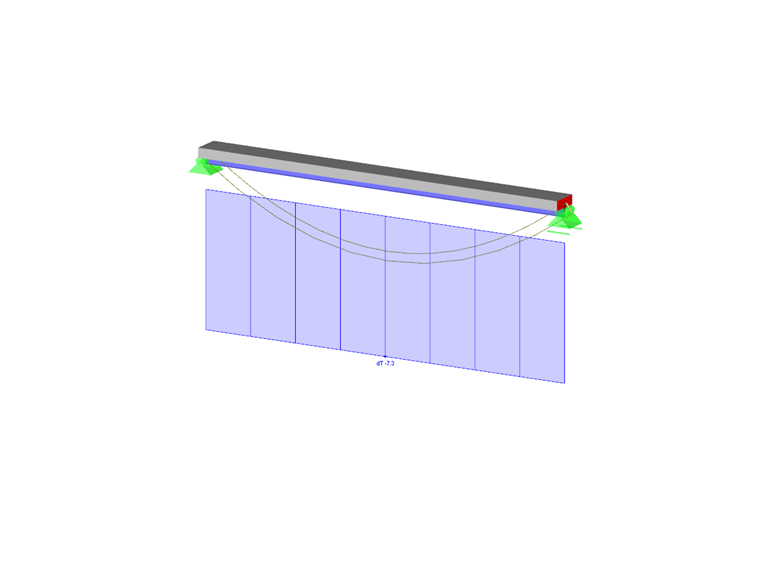

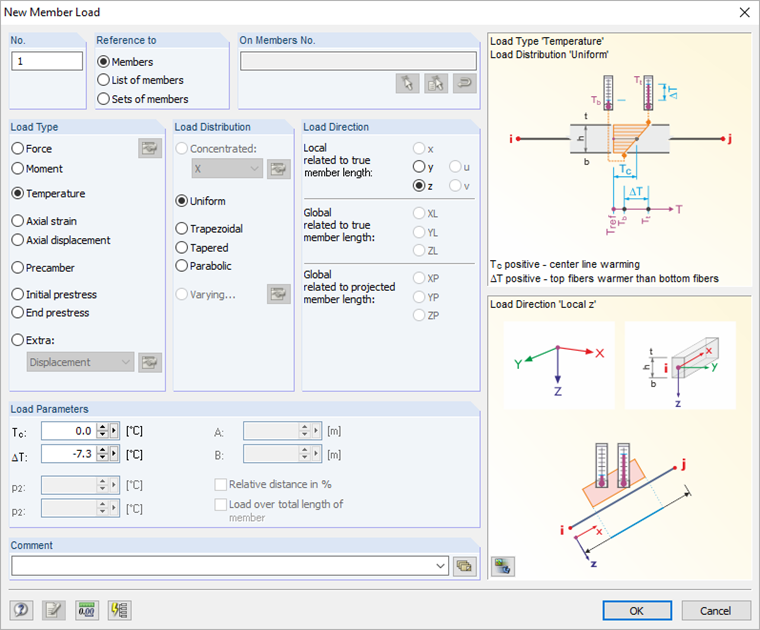

荷载工况温度在组合结构中非常重要。 荷载工况在顶部加热(通过混凝土)和底部加热之间是有区别的。 由于必须定义温度变化,因此荷载定义为DeltaT。 通常情况下,组合梁是通过与面耦合的偏心构件建模的。 为此必须对这两个元素(面和构件)之间的温差进行划分。 杆件上的荷载定义为杆件荷载,杆件荷载是温度差乘以杆件高度除以组合截面的总高度($ \三角形T \乘以\ frac {h_s} {h_g} $)。 如果杆件上部的纤维比下部的纤维冷,则该值必须为负。

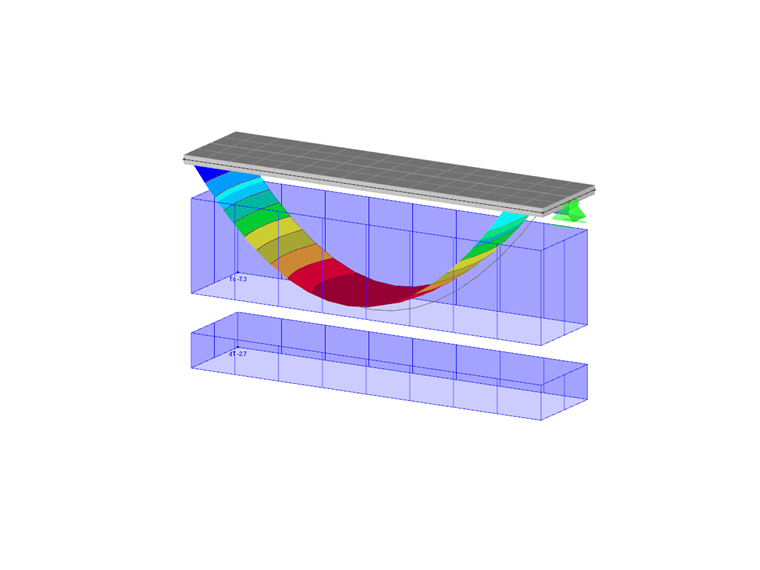

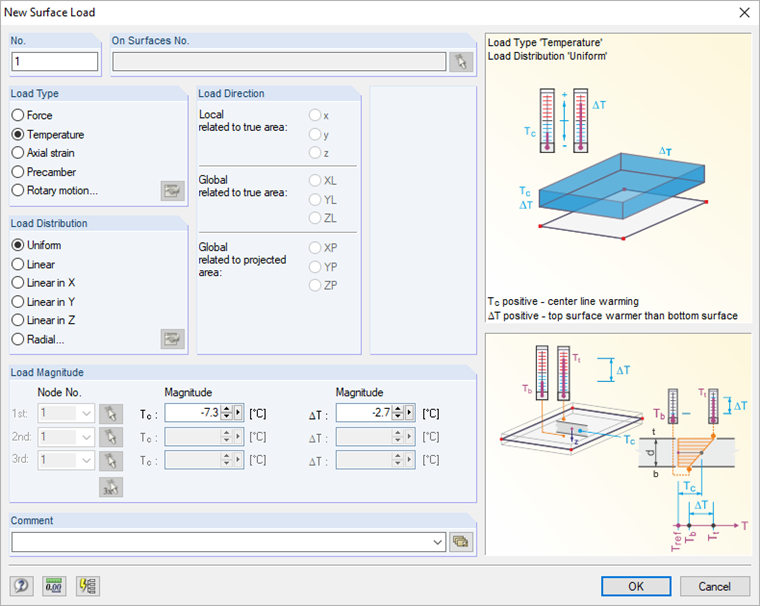

最后,将剩余的温差施加到表面上。 在这种情况下,需要将构件的温度定义为面上的Tc ,并将仍然缺失的温度作为增量T应用于面上。

关键词

组合梁 温度 温差
