Wie definiere ich Temperaturlasten auf einen Verbundträger?

Antwort

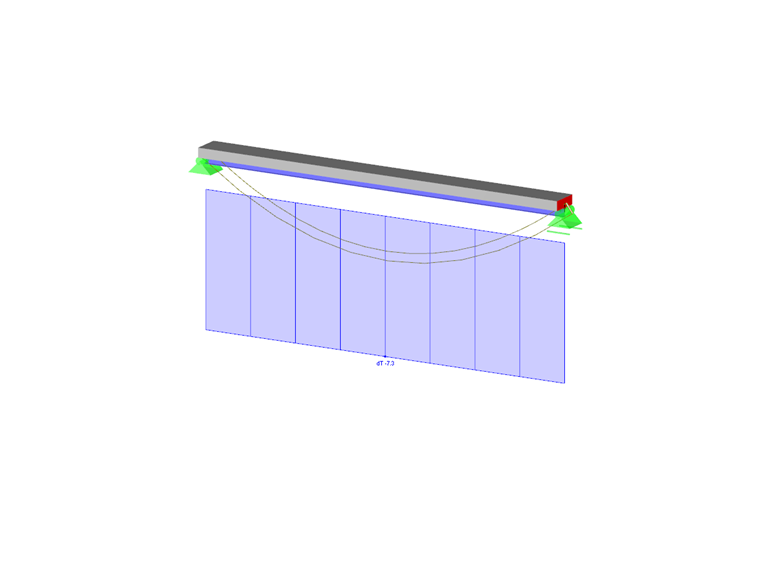

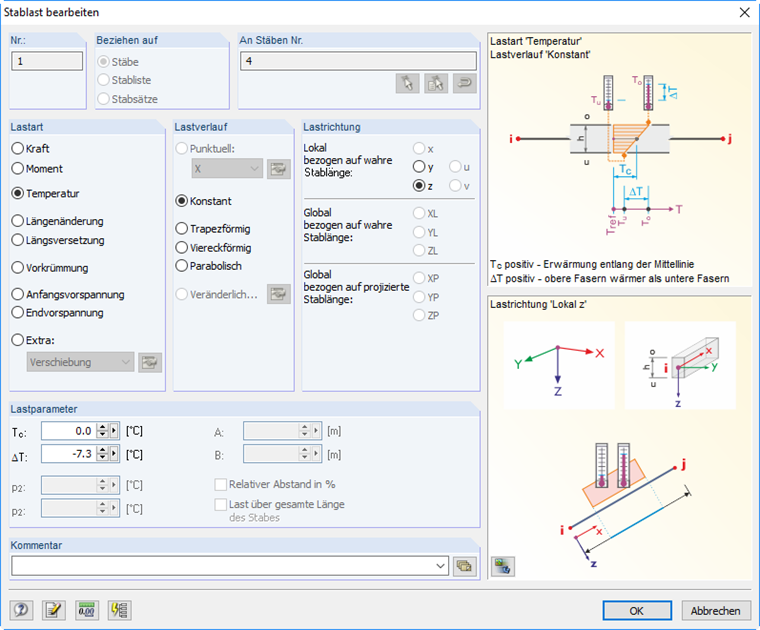

Der Lastfall Temperatur ist im Verbundbau sehr wichtig. Es wird hierbei zwischen den Lastfällen Erwärmung oben (durch Betonieren) und Erwärmung unten unterschieden. Da hierbei eine Temperaturänderung definiert werden muss , wird die Last als Delta T definiert. Häufig wird ein Verbundträger über einen exzentrischen Stab der mit einer Fläche gekoppelt ist modelliert. Hierfür muss die Differenz der Temperatur zwischen diesen beiden Elementen (Fläche und Stab) aufgeteilt werden. Die Last auf den Stab wird als Stablast mit der Temperaturdifferenz mal Höhe des Stabes geteilt durch die Gesamthöhe des Verbundquerschnitts definiert ($\triangle T\times\frac{h_s}{h_g}$). Wenn die oberen Fasern des Stabes kälter als die unteren sind muss der Wert negativ definiert werden.

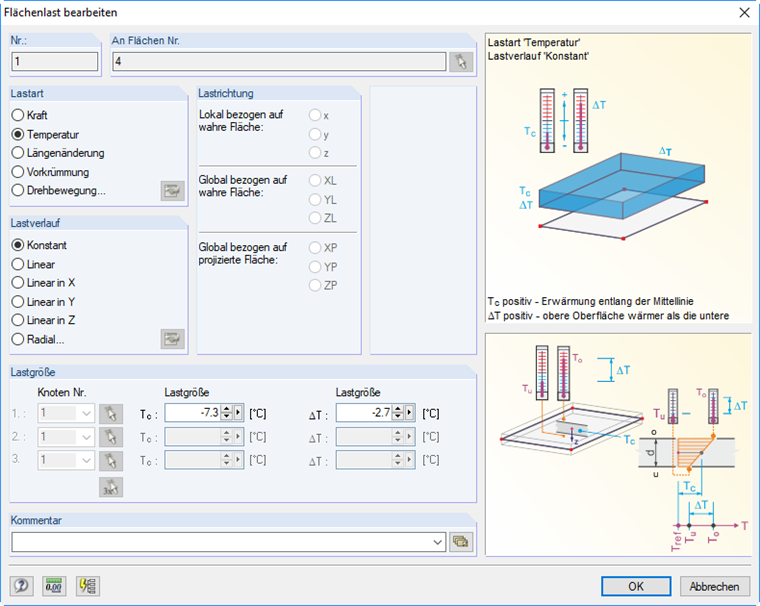

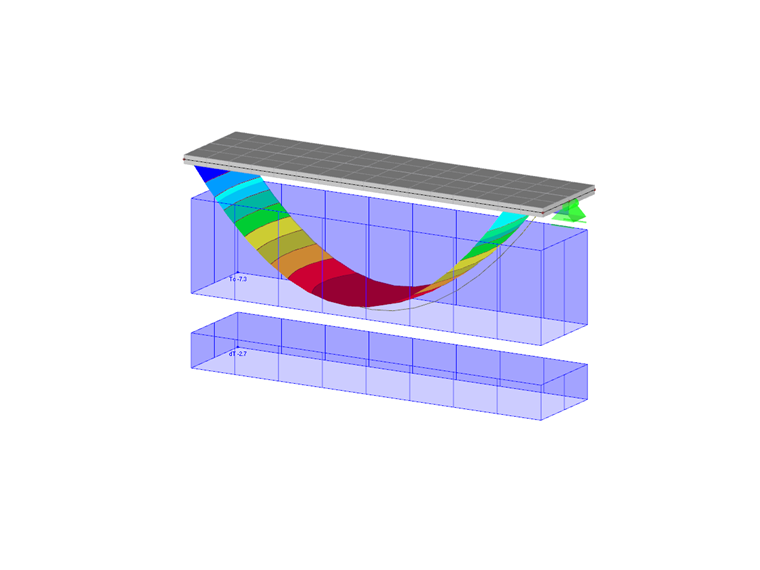

Zum Schluß wird die verbleibende Temperaturdifferenz auf die Fläche aufgebracht. Hierbei muss darauf geachtet werden, die Temperatur des Stabes als Tc auf die Fläche zu definieren und die noch fehlende Temperatur als delta T auf die Fläche aufzubringen.

Schlüsselwörter

Verbundträger, Temperatur, Temperaturdifferenz
