Jak lze definovat teplotní zatížení na nosné konstrukci?

Odpověď

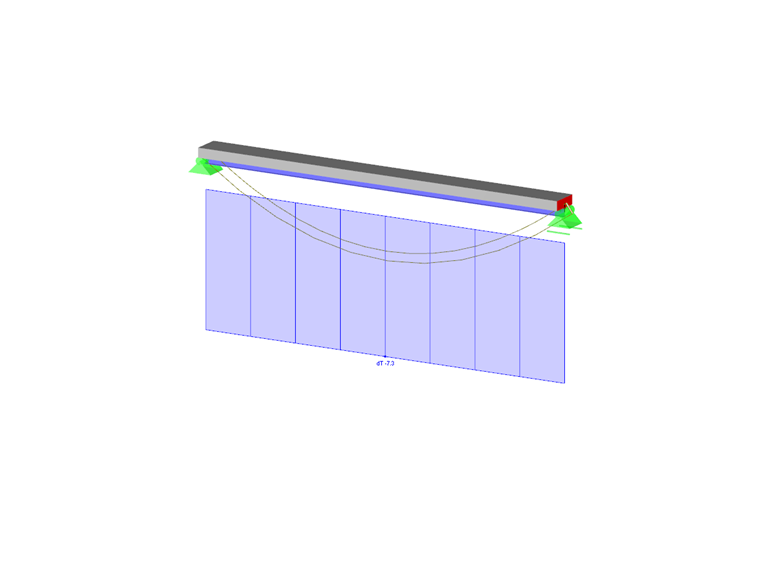

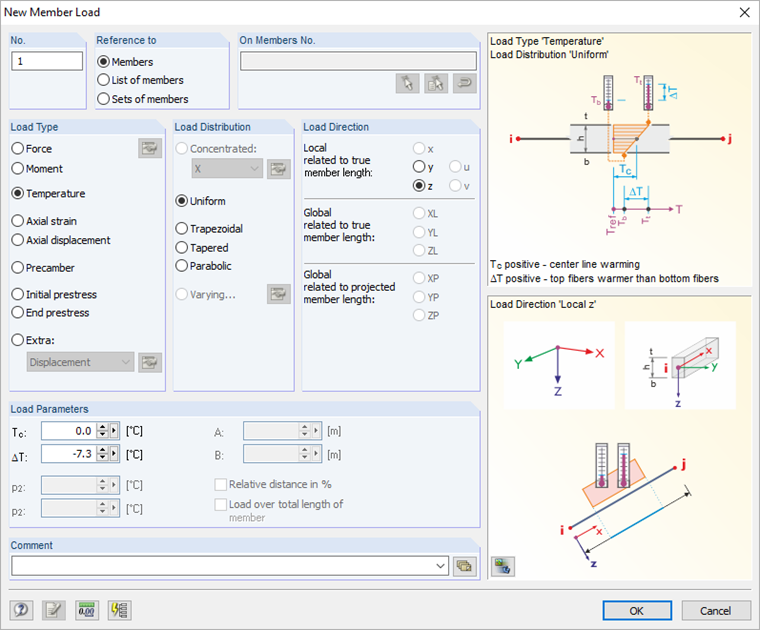

Teplota zatěžovacího stavu je velmi důležitá u kompozitních konstrukcí. Rozlišujeme mezi následujícími zatěžovacími stavy: topení nahoře (betonováním) a topení dolů. Protože tu máme definovat změnu teploty, je zatížení definováno jako delta T. Kompozitní nosník je často modelován pomocí excentrického prutu, který je spojen s plochou. Pro tento účel je třeba rozdělit teplotní rozdíl mezi oběma prvky (plocha a prut). Zatížení na prutu se definuje jako zatížení na prut s teplotním rozdílem, kterým je výška prutu dělena celkovou výškou složeného průřezu ($ \ trojúhelník T \ časy \ frac {h_s} {h_g} $). Pokud jsou horní vlákna prutu nižší než dna, je třeba zadat hodnotu jako zápornou.

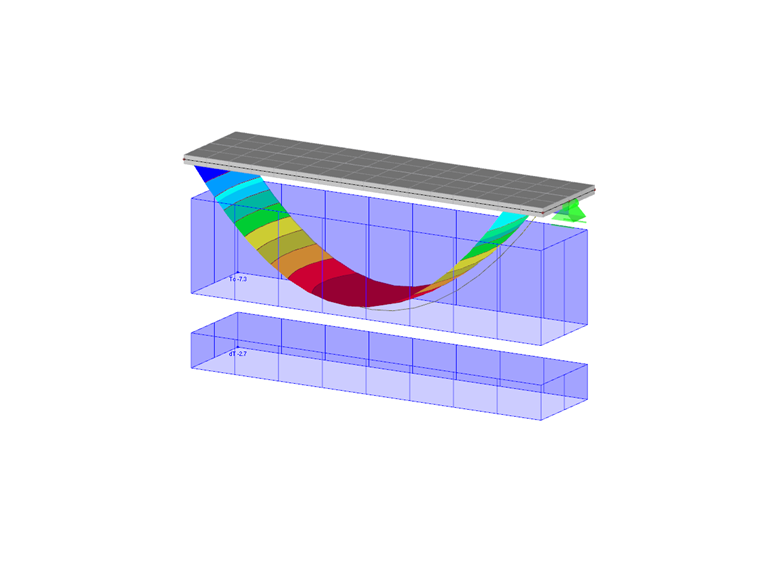

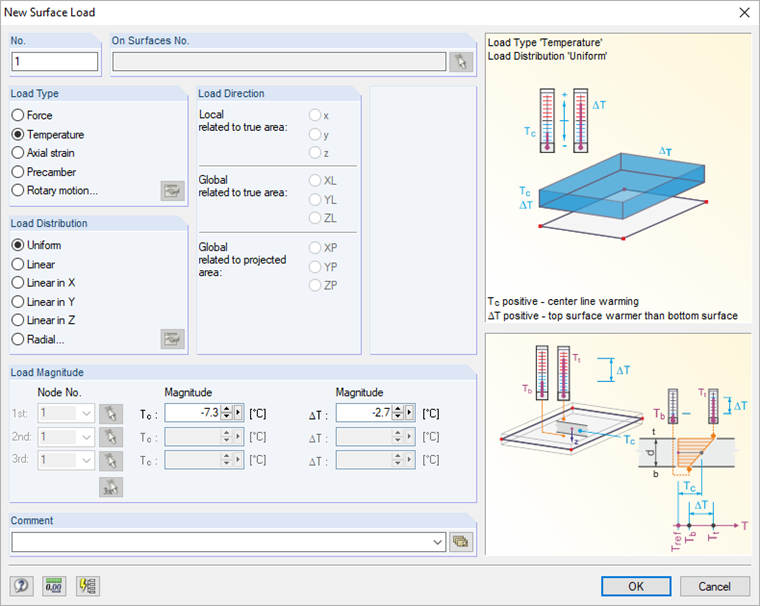

A konečně se rozdílí teplotní rozdíl na plochu. V této souvislosti je třeba dbát na stanovení teploty prutu jako T c na plochu a přesto přetrvávající chybějící teplotu na plochu použijeme jako delta T.
