При отображении реакций хранения комбинации результатов два значения отображаются почти одно над другим. Можно ли отрегулировать расстояние?

Ответ

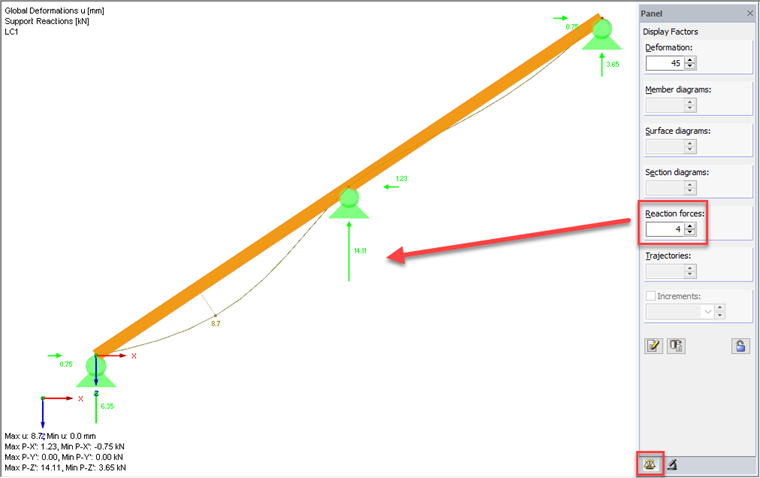

Чтобы результирующие значения сил подшипников не отображались одно над другим, можно настроить «коэффициент отображения» для сил подшипников на панели результатов (справа от графического окна).
Если вы увеличите его, презентация должна быть лучше (см. Рисунок 1).

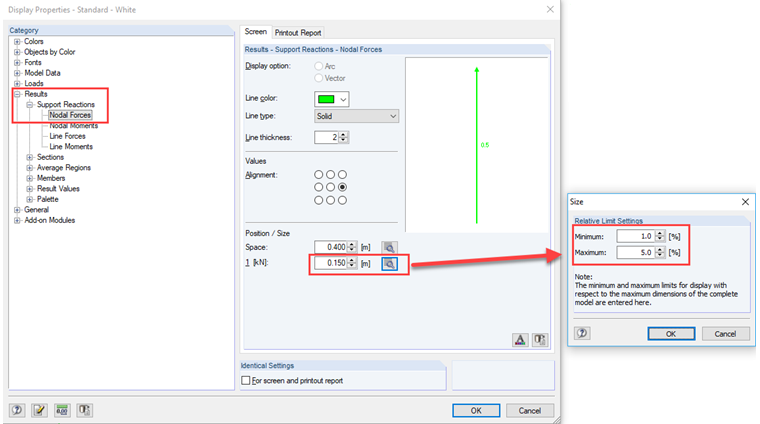

Кроме того, вы также можете щелкнуть правой кнопкой мыши в графическом окне и настроить «Свойства экрана». Под рубрикой «Результаты»> «Реакции хранения»> «Узловыми силами» вы можете настроить размер представления.

Если вход оказывает влияние, вы также можете отрегулировать «Настройки относительного предела» в подробных настройках (см. Рисунок 2).

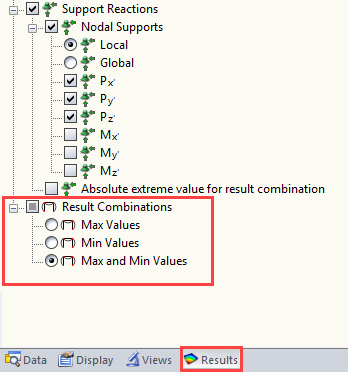

Если вы хотите отображать только значение «Max» или «Min value» в результатах EC, вы можете установить его в навигаторе результатов для результатов EC (см. Рисунок 3).
