FAQ 002401 CS

12. února 2019

Markus Baumgärtel Nastavení zobrazení RFEM RSTAB

Při zobrazení reakcí úložiště kombinace výsledků se tyto dvě hodnoty zobrazí téměř nad sebou. Lze nastavit vzdálenost?

Odpověď

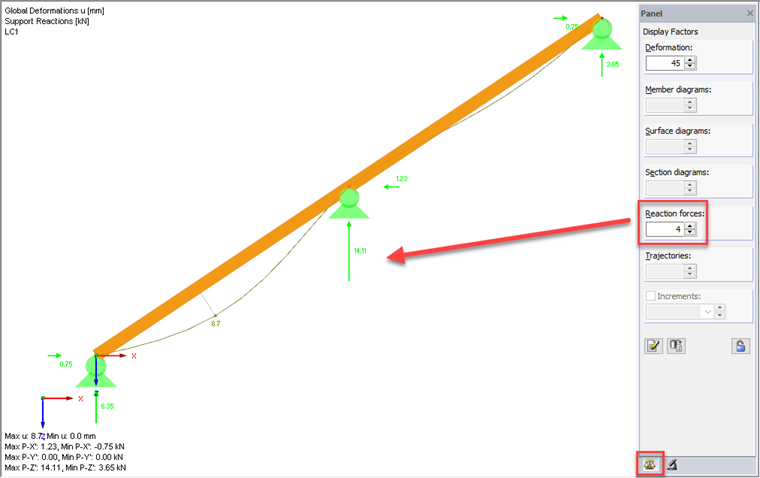

V druhé záložce panelu zvětšíme součinitel zobrazení "Podporové síly". Mělo by se proto vylepšit zobrazení (viz obrázek 01).

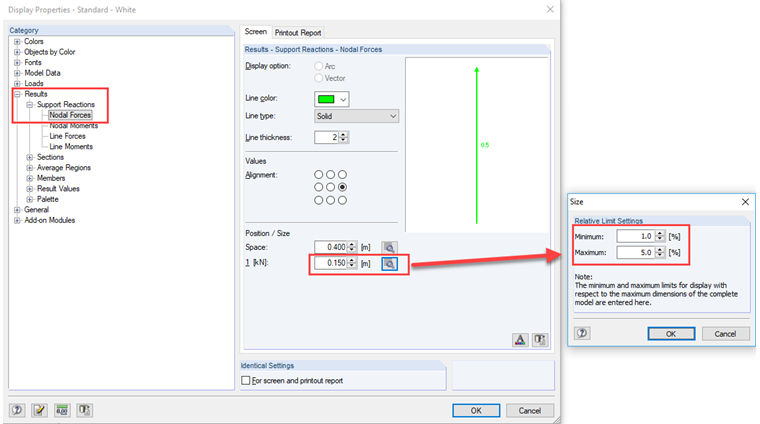

Případně lze upravit vlastnosti zobrazení v hlavní nabídce "Možnosti → Vlastnosti zobrazení → Upravit": V sekci Výsledky → Podpora reakcí → Uzlové síly změníme velikost zobrazení. Pokud je to nutné, můžeme dále nastavit "Relativní nastavení mezí" v nastavení detailu (viz Obrázek 02).

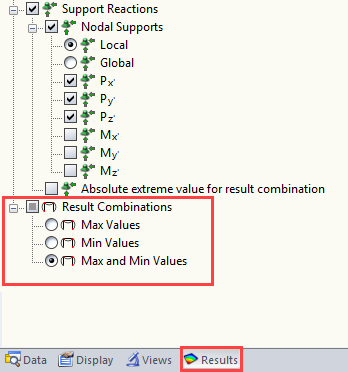

Pokud chceme pro výsledky RC zobrazit hodnotu "Max" nebo "Min", můžeme příslušné nastavení nastavit v navigátoru Výsledky (viz obrázek 03).

Klíčová slova

Znázornění ložiskových reakcí hodnoty nad sebou výsledná kombinace ložiskových sil
