Pytanie

Bei der EK werden die beiden Werte der Lagerreaktionen übereinander angezeigt. Jak mogę ustawić odległość?

Odpowiedź:

W drugiej zakładce panelu zwiększamy współczynnik wyświetlania „sił reakcji”. Powinno to poprawić wyświetlanie (patrz rysunek 01).

Alternatywnie można dostosować właściwości wyświetlania za pomocą menu "Opcje → Właściwości wyświetlania → Edytować": zmienić rozmiar wyświetlania w kategorii „Wyniki → Reakcje podporowe → Siły węzłowe”. W razie potrzeby można również dostosować "względne ustawienia graniczne" w ustawieniach szczegółowych (patrz Rysunek 02).

Jeżeli dla wyników KW ma być wyświetlana tylko "Maksymalna" lub "Min. wartość", można dokonać odpowiedniego ustawienia w nawigatorze Wyniki (patrz Rysunek 03).

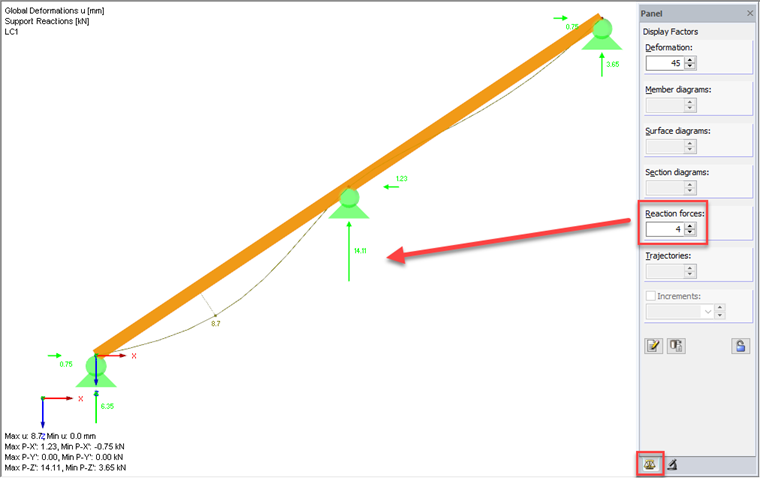

Dostosowywanie współczynnika wyświetlania dla sił podporowych

Modyfikowanie względnych ustawień granicznych dla sił węzłowych

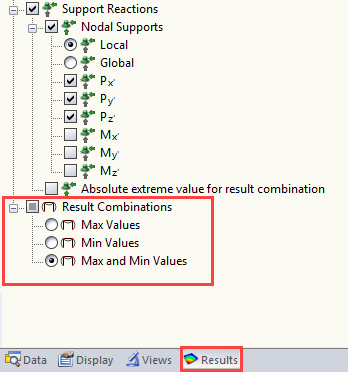

Wybór wartości maksymalnych i minimalnych dla kombinacji wyników
