当显示结果组合的存储反应时,这两个值几乎一个显示在另一个之上。 可以调整距离吗?

回答

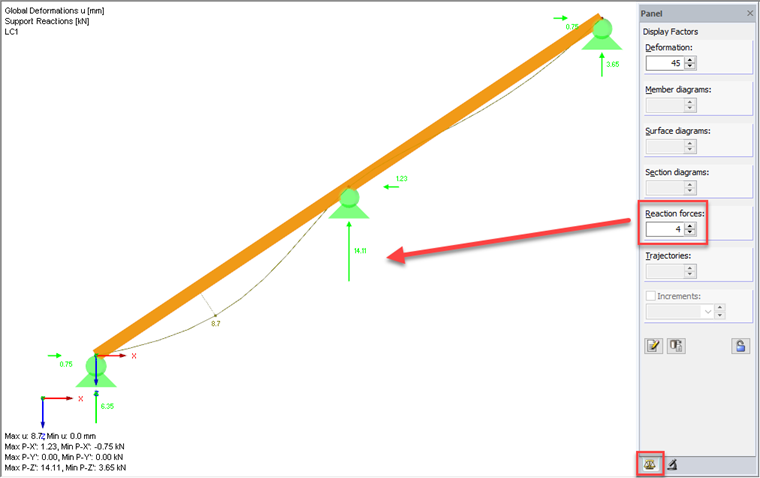

在面板的第二个选项卡中放大“支撑力”的显示系数。 因此可以对显示进行改进(见图01)。

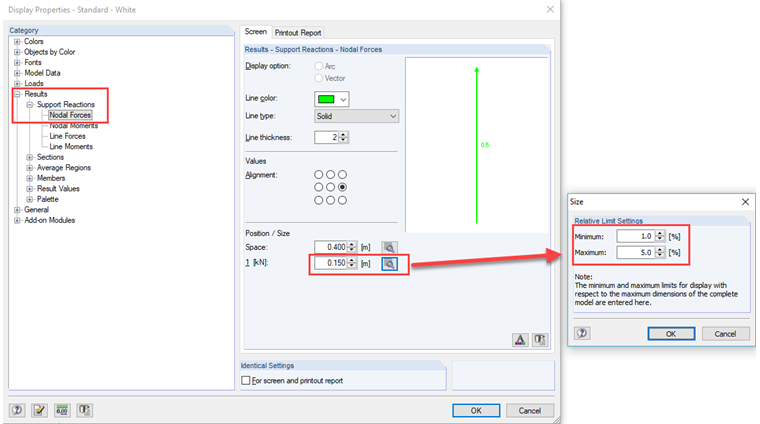

或者,您可以在菜单“选项→显示属性→编辑”中调整显示属性: 在“结果→支座反力→节点力”类别中更改表示的大小。 如果需要,还可以在详细设置中调整“相对极限设置”(见图02)。

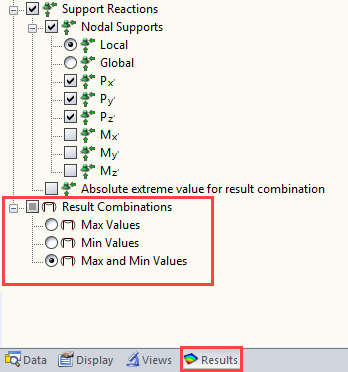

RC膜结果只显示“最大值”或“最小值”,在结果导航器中可以设置相应的设置(见图03)。

关键词

轴承反应的表示,一个在另一个之上的值,结果是轴承力的组合
