FAQ 002401 DE

Anzeigeeinstellungen RFEM RSTAB

Bei der Anzeige der Lagerreaktionen einer Ergebniskombination werden die beiden Werte fast übereinander angezeigt. Kann man den Abstand einstellen?

Antwort

Damit die Ergebniswerte der Lagerkräfte nicht übereinander dargestellt werden, kann man im Ergebnispanel (rechts neben dem Grafikfenster) den "Anzeigefaktor" für die Lagerkräfte anpassen.

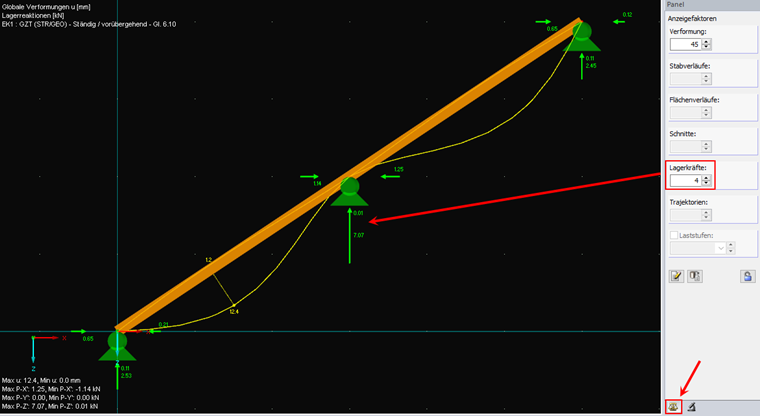

Wenn man diesen vergrößert, sollte die Darstellung besser werden (siehe Bild 1).

Alternativ dazu kann man auch einen Rechtsklick in das Grafikfenster durchführen und die "Anzeigeeigenschaften" anpassen. Unter der Kategorie "Ergebnisse" > "Lagerreaktionen" > "Knotenkräfte" kann man die Größe der Darstellung anpassen.

Falls die Eingabe eine Auswirkung zeigt, können in den Detaileinstellungen auch die "Relativen Grenzeinstellungen" angepasst werden (siehe Bild 2).

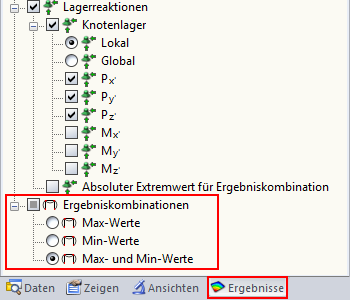

Falls Sie bei den EK-Ergebnissen nur einen Wert "Max-" oder "Min-Wert" gezeigt werden soll, kann man dies im Ergebnisnavigator für die EK-Ergebnisse einstellen (siehe Bild 3).

Schlüsselwörter

Darstellung Lagerreaktionen, Werte übereinander, Ergebniskombination Lagerkräfte
