При входе в поперечное сечение дополнительный модуль CONCRETE показывает мне: «Ошибка 32: Тип поперечного сечения не поддерживается БЕТОННЫМИ стержнями, поэтому дизайн для этого поперечного сечения не следует ».

Ответ

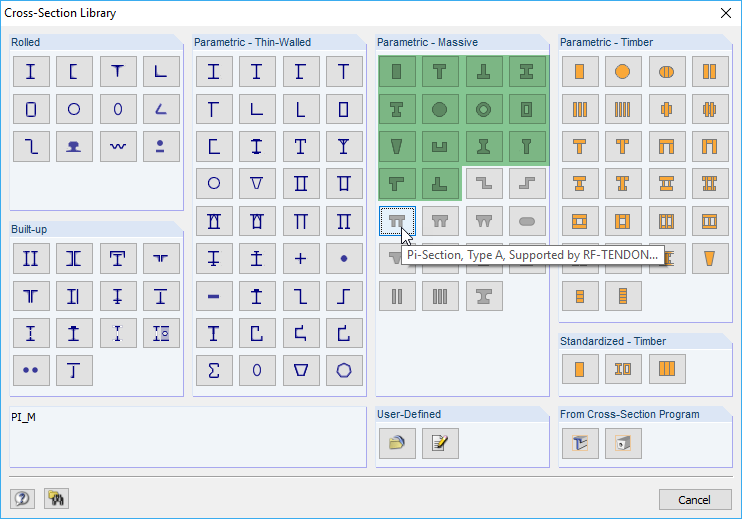

Если в RSTAB / RFEM создается новое сечение, вы найдете различные типы сечений в категории «Параметрический - Массивный». Если курсор мыши остановится на мгновение над кнопкой, вы получите информацию о дополнительных модулях, в которых может быть измерено это поперечное сечение (см. Рисунок 1).

Сечения, отмеченные зеленым на рис. 1, могут иметь размеры в элементах БЕТОН (RSTAB) или RF-БЕТОН (RFEM).

Например, тип пи-секции А не может быть измерен в стержнях БЕТОН или ВЧ-БЕТОН. Однако, как показано в информации, можно определить размер этого поперечного сечения в RF-TENDON. Поэтому вы можете выбрать это поперечное сечение для стержня в RFEM и указать его размер в дополнительном модуле RF-TENDON Design.

Почему нельзя измерять все поперечные сечения в элементах CONCRETE или RF-CONCRETE?
Это связано с доступными слоями армирования для отдельных типов поперечного сечения.
Если вы создаете прямоугольное поперечное сечение и используете его для дизайна в БЕТОНЕ, вы найдете слой армирования или распределение армирования в маске 1.6 в БЕТОНЕ (см. Рисунок 2).

Для прямоугольного поперечного сечения вы можете выбирать между различными распределениями армирования и, в зависимости от выбора, будете получать разные возможные слои армирования.
Эти усиливающие слои необходимы для определения напряжений и деформаций в поперечном сечении и, в конечном итоге, требуемого усиления.

Для других сечений z. Б. Пи сечения, эта информация не доступна в текущем состоянии развития. Следовательно, эти секции не могут быть рассчитаны в элементах CONCRETE (RSTAB) и RF-CONCRETE (RFEM).

С помощью дополнительного модуля DICKQ можно, среди прочего, создать статическую систему (с пи-секцией) в RSTAB / RFEM и определить соответствующие внутренние силы.
Затем вы могли бы создать в программе DICKQ соответствующий импорт внутренних сил из RSTAB / RFEM и доказать там поперечное сечение согласно ручной спецификации продольной арматуры.

Смотрите следующую ссылку на DICKQ:


В DICKQ вы в основном свободны в геометрии поперечного сечения.

Ключевые слова

Ошибка 32 типы сечений БЕТОН недопустимые сечения
