Po wprowadzeniu przekroju moduł dodatkowy CONCRETE pokazuje mi: „Błąd 32: Typ przekroju nie jest obsługiwany przez pręty CONCRETE, więc nie ma żadnego projektu dla tego przekroju. ”

Odpowiedź

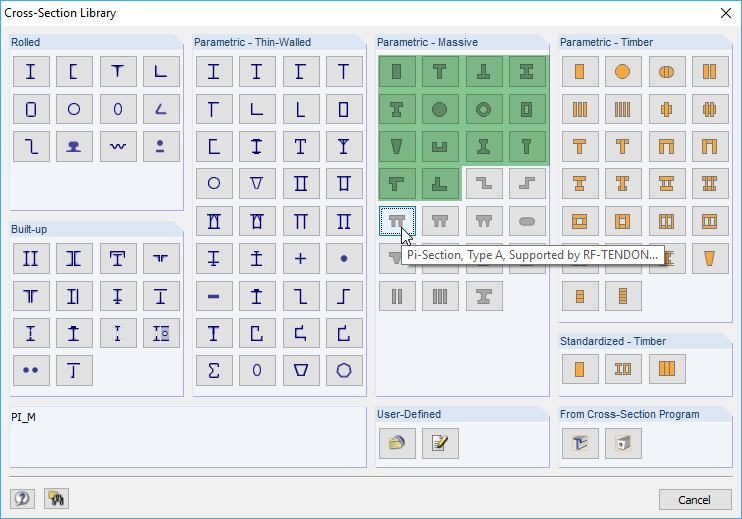

Jeśli w programie RSTAB / RFEM utworzono nowy przekrój, w kategorii „Parametryczny - Ogromny” można znaleźć różne typy przekrojów. Jeśli kursor myszy zatrzyma się na chwilę nad przyciskiem, otrzymasz informacje o dodatkowych modułach, w których ten przekrój może zostać zwymiarowany (patrz Rysunek 1).

Przekroje oznaczone na zielono na rys. 1 można zwymiarować w CONCRETE (RSTAB) lub RF-CONCRETE Members (RFEM).

Na przykład przekrój piły typu A nie może być zwymiarowany w prętach BETONOWYCH lub RF-CONCRETE. Jednak, jak pokazano w informacjach, możliwe jest zmierzenie tego przekroju w RF-TENDON. Możesz więc wybrać ten przekrój dla pręta w programie RFEM i wymiarować go w dodatkowym module RF-TENDON Design.

Dlaczego nie można wymiarować wszystkich przekrojów w elementach CONCRETE lub RF-CONCRETE?
Wynika to z dostępnych warstw wzmacniających dla poszczególnych typów przekrojów.

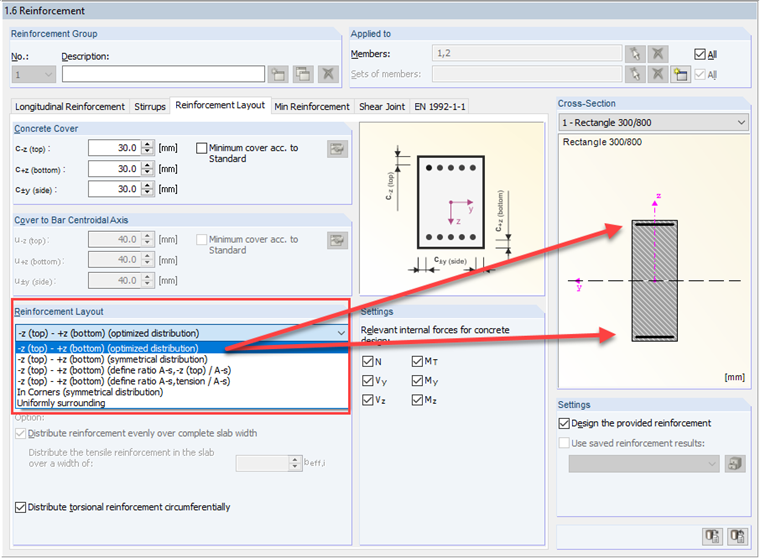

Jeśli utworzysz prostokątny przekrój i użyjesz go do projektowania w BETONIE, znajdziesz warstwę zbrojenia lub rozkład zbrojenia w masce 1.6 w BETONIE (patrz Rysunek 2).

W przypadku przekroju prostokątnego można wybierać między różnymi rozkładami zbrojenia i, zgodnie z wyborem, otrzymają różne możliwe warstwy zbrojenia.
Te warstwy wzmacniające są wymagane do określenia naprężeń i odkształceń w przekroju poprzecznym i ostatecznie do wymaganego wzmocnienia.

Dla pozostałych przekrojów z. B. Przekroje Pi, ta informacja nie jest dostępna w obecnym stanie rozwoju. Dlatego te sekcje nie mogą być wymiarowane w CONCRETE (RSTAB) i RF-CONCRETE Members (RFEM).

Dzięki dodatkowemu modułowi DICKQ można między innymi utworzyć system statyczny (z sekcją pi) w programie RSTAB / RFEM i określić odpowiednie siły wewnętrzne.
Następnie można utworzyć w programie DICKQ odpowiednie zaimportowanie sił wewnętrznych z RSTAB / RFEM i udowodnić przekrój tam pod ręczną specyfikacją zbrojenia podłużnego.

Zobacz poniższy link do DICKQ:


W DICKQ jesteś zasadniczo wolny od geometrii przekroju.

Słowa kluczowe

Błąd 32 typy przekrojów BETON niedopuszczalne przekroje
