Při vstupu do průřezu mě doplňkový modul CONCRETE zobrazuje: "Chyba 32: Typ průřezu není podepřen pruty CONCRETE, takže následuje žádný návrh tohoto průřezu. "

Odpověď

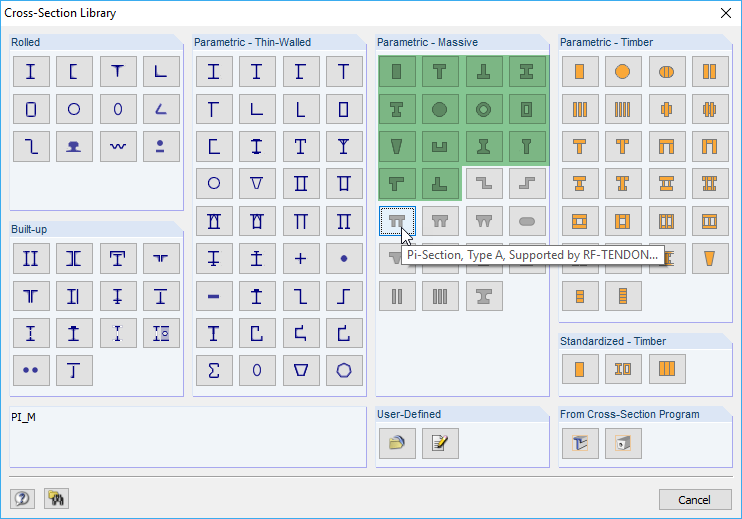

Pokud vytvoříme nový průřez v programu RFEM / RSTAB, můžeme v kategorii "Parametrický - masivní" vybrat různé typy průřezů. Pokud kurzor myši po určitou dobu klikne na nějaké tlačítko, objeví se hlášení, které budou informovat o tom, které přídavné moduly má tento průřez dimenzovat (viz obrázek 01).

Průřezy, které jsou na obrázku 01 označeny zelenou barvou, můžeme stanovit pomocí BETON CONCRETE a RF-CONCRETE Members. Průřez typu "Pi" typu "A" ovšem není vhodný pro posouzení pomocí CONCRETE nebo RF-CONCRETE Members. Jak jsme ovšem uvedli v dialogu Informace, nabízí RF-TENDON průřez. Tímto způsobem můžeme tento průřez vybrat pro prut v programu RFEM a posoudit ho v přídavném modulu RF-TENDON Design.

Proč nelze posoudit všechny průřezy v CONCRETE nebo RF-CONCRETE Members?

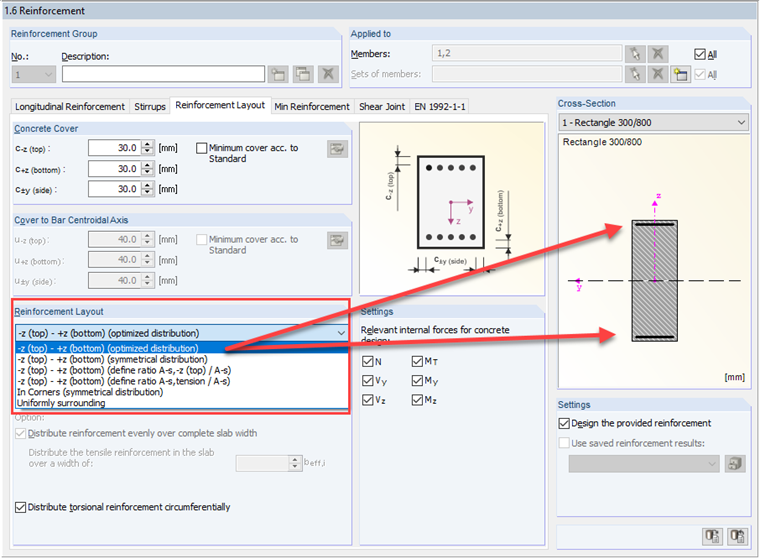

To je způsobeno dostupnými vrstvami výztuže u jednotlivých typů průřezů. Pokud například vytvoříme a rozměříme obdélníkový průřez, nacházíme příslušnou vrstvu výztuže v CONCRETE TEMPLATE 1.6, což je případné rozdělení výztuže (viz obrázek 02). V obdélníkovém průřezu lze použít různé průřezy výztuží. Tyto vrstvy výztuže jsou nutné k určení napětí a přetvoření v průřezu a tím k požadované výztuži.

U ostatních průřezů, jako jsou například průřezy Pi, není tato informace k dispozici v aktuálním vývojovém stavu. Proto je nelze posuzovat pomocí CONCRETE nebo RF-CONCRETE Members.

Pokud je program DICKQ licencován, můžeme v programu RFEM / RSTAB vytvořit statickou konstrukci s průřezem Pi a určit rozhodující vnitřní síly. V DICKQ by pak bylo možné definovat průřez, převést vnitřní síly z programu RFEM / RSTAB a posoudit průřez ručně ručně zadat podélnou výztuž.

Další informace o společnosti DICKQ najdete na následujícím odkazu: https://www.dlubal.com/cs/produkty/silitary-databáze-elektroniky/dickq

DICKQ umožňuje libovolné zadání velkých průřezů.
