Al ingresar a la sección transversal, el módulo adicional CONCRETO me muestra: "Error 32: El tipo de sección transversal no es compatible con las varillas CONCRETO, por lo que no hay ningún diseño para esta sección transversal.

Respuesta

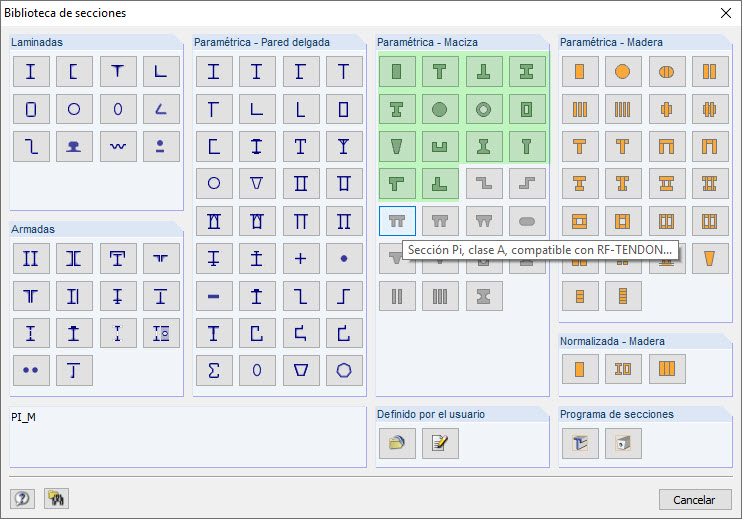

Si se crea una nueva sección transversal en RSTAB / RFEM, encontrará varios tipos de secciones transversales en la categoría "Parametric - Massive". Si el cursor del mouse se detiene allí por un momento sobre un botón, recibirá información sobre los módulos adicionales en los que se puede dimensionar esta sección transversal (consulte la Figura 1).

Las secciones transversales marcadas en verde en la Fig. 1 se pueden dimensionar en miembros CONCRETO (RSTAB) o RF-CONCRETO (RFEM).

Un tipo A de sección pi, por ejemplo, no puede dimensionarse en barras CONCRETO o RF-CONCRETO. Sin embargo, como se muestra en la información, es posible dimensionar esta sección en RF-TENDON. Por lo tanto, puede seleccionar esta sección para una barra en RFEM y dimensionarla en el módulo adicional RF-TENDON Design.

¿Por qué no pueden dimensionarse todas las secciones transversales de los miembros CONCRETE o RF-CONCRETE?
Esto se debe a las capas de refuerzo disponibles para los tipos de sección transversal individuales.

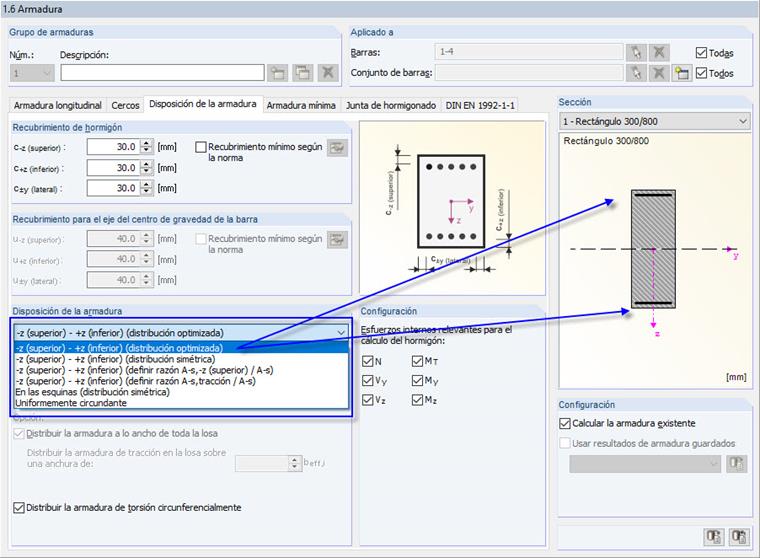

Si crea una sección transversal rectangular y la utiliza para el diseño en CONCRETO, encontrará la capa de refuerzo o la distribución de refuerzo en la máscara 1.6 en CONCRETO (consulte la Figura 2).

Para una sección transversal rectangular, puede elegir entre diferentes distribuciones de refuerzo y, según la selección, recibirá diferentes capas de refuerzo posibles.
Estas capas de refuerzo son necesarias para determinar las tensiones y deformaciones en la sección transversal y, en última instancia, el refuerzo requerido.

Para las otras secciones transversales z. B. Secciones transversales Pi, esta información no está disponible en el estado actual de desarrollo. Por lo tanto, estas secciones no pueden dimensionarse en miembros CONCRETO (RSTAB) y RF-CONCRETO (RFEM).

Con el módulo adicional DICKQ se podría, entre otras cosas, crear el sistema estático (con sección pi) en RSTAB / RFEM y determinar las fuerzas internas relevantes.
Luego, podría crear en el programa DICKQ la importación apropiada de las fuerzas internas de RSTAB / RFEM y probar la sección transversal allí, bajo la especificación manual del refuerzo longitudinal.

Vea el siguiente enlace a DICKQ:


En DICKQ eres básicamente libre acerca de la geometría de la sección transversal.
