En entrant dans la section transversale, le module complémentaire CONCRETE me montre: "Erreur 32: Le type de section transversale n’est pas supporté par les tiges CONCRETE, il n’ya donc pas de conception pour cette section transversale. "

Réponse

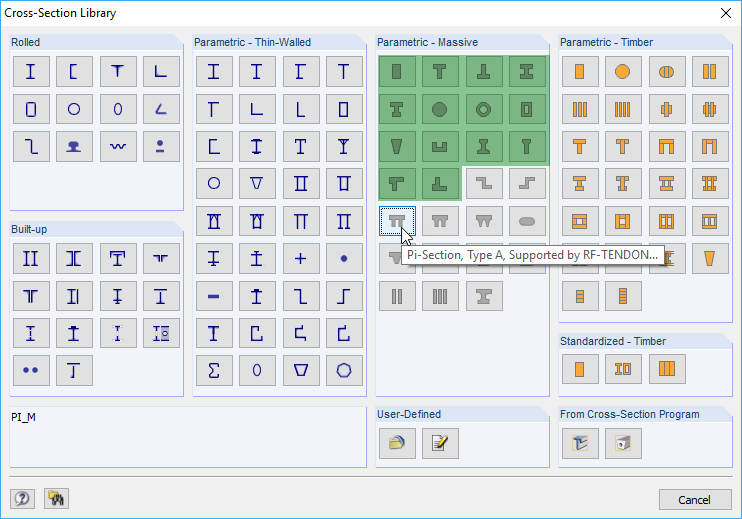

Si une nouvelle section est créée dans RSTAB / RFEM, vous trouverez différents types de sections dans la catégorie "Paramétrique - Massif". Si le curseur de la souris s’arrête un instant sur un bouton, vous recevrez des informations sur les modules supplémentaires dans lesquels cette section transversale peut être dimensionnée (voir Figure 1).

Les sections marquées en vert sur la figure 1 peuvent être dimensionnées en membres CONCRETE (RSTAB) ou RF-CONCRETE (RFEM).

Une section pi de type A, par exemple, ne peut pas être cotée en barres CONCRETE ou RF-CONCRETE. Cependant, comme indiqué dans l'info, il est possible de dimensionner cette section dans RF-TENDON. Vous pouvez donc sélectionner cette section pour une tige dans RFEM et la dimensionner dans le module complémentaire RF-TENDON Design.

Pourquoi toutes les sections transversales dans les membres CONCRETE ou RF-CONCRETE ne peuvent-elles pas être dimensionnées?
Cela est dû aux couches de renforcement disponibles pour les différents types de sections.

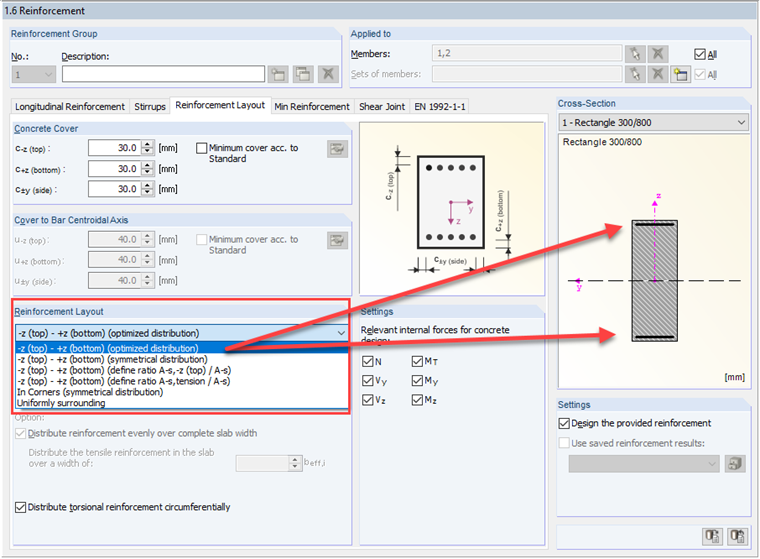

Si vous créez une section transversale rectangulaire et que vous l'utilisez pour la conception dans CONCRETE, vous trouverez le calque d'armature ou la répartition des armatures dans le masque 1.6 en BÉTON (voir Figure 2).

Pour une section transversale rectangulaire, vous pouvez choisir entre différentes distributions de ferraillage et, en fonction de la sélection, recevoir différentes couches de ferraillage possibles.
Ces couches de renforcement sont nécessaires pour déterminer les contraintes et les déformations dans la section transversale et, finalement, le renforcement requis.

Pour les autres sections transversales z. B. Coupes transversales Pi, ces informations ne sont pas disponibles dans l'état de développement actuel. Par conséquent, ces sections ne peuvent pas être dimensionnées en membres CONCRETE (RSTAB) et RF-CONCRETE (RFEM).

Avec le module complémentaire DICKQ, il est notamment possible de créer le système statique (avec pi-section) dans RSTAB / RFEM et de déterminer les efforts internes pertinents.
Vous pouvez ensuite créer dans le programme DICKQ l'importation appropriée les efforts internes de RSTAB / RFEM et prouver la section transversale dans la spécification manuelle du ferraillage longitudinal.

Voir le lien suivant vers DICKQ:


Dans DICKQ, vous êtes fondamentalement libre de la géométrie transversale.
