Secções para o dimensionamento de betão armado

Ao criar uma nova secção no RFEM 5 ou RSTAB 8, estão disponíveis para seleção diversos tipos de secção na categoria "Paramétricas – Maciças". Se deixar o cursor do rato sobre um botão durante algum tempo, aparece a informação de que indica em que módulos adicionais é possível dimensionar esta secção (ver Figura 01).

As secções assinaladas a verde na Figura 01 podem ser dimensionadas com o CONCRETE (para o RSTAB 8) e o RF-CONCRETE Members (para o RFEM 5). Por outro lado, uma "secção Pi, tipo A" não é adequada para o dimensionamento com CONCRETE ou RF-CONCRETE Members. Como pode ver na informação, a secção pode ser analisada com o RF-TENDON. Por isso, pode selecionar esta secção para uma barra no RFEM 5 e verificá-la no módulo adicional RF-TENDON Design.

Porque é que não é possível dimensionar todas as secções no CONCRETE ou no RF-CONCRETE Members?

Isto deve-se às camadas de armadura disponíveis para os tipos de secção individuais: Por exemplo, se criar e dimensionar uma secção retangular, pode encontrar as correspondentes camadas de armadura, ou seja, a possível distribuição da armadura, na janela 1.6 (ver Figura 02). Existem várias disposições de armadura possíveis para uma secção retangular. Estas camadas de armadura são necessárias para determinar as tensões e deformações na secção e, portanto, a armadura necessária.

Para outras secções, tais como secções Pi, esta informação não está disponível no estado atual de desenvolvimento. Por isso, não podem ser dimensionados com o CONCRETE ou o RF-CONCRETE Members.

Se o programa SHAPE-MASSIVE estiver licenciado, pode criar o sistema estrutural com uma secção em Pi no RFEM 5 ou RSTAB 8 e determinar os esforços internos determinantes. No SHAPE‑MASSIVE, seria então possível definir a secção, importar os esforços internos do RFEM 5 ou do RSTAB 8 e dimensionar a secção de acordo com a especificação manual da armadura longitudinal.

Mais informação sobre o SHAPE-MASSIVE pode ser encontrada na seguinte ligação:
https://www.dlubal.com/en-US/products/cross-section-properties-software/shape-massive

O SHAPE-MASSIVE permite definir livremente secções de parede espessa.

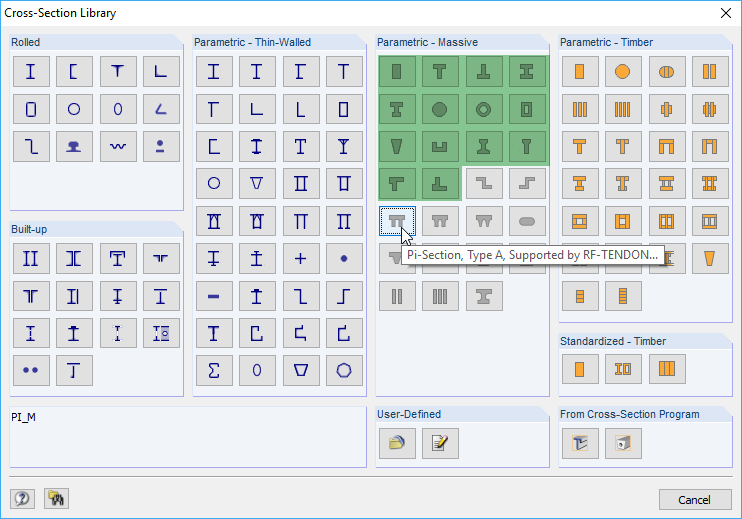

Biblioteca de secções transversais com dica de ferramenta

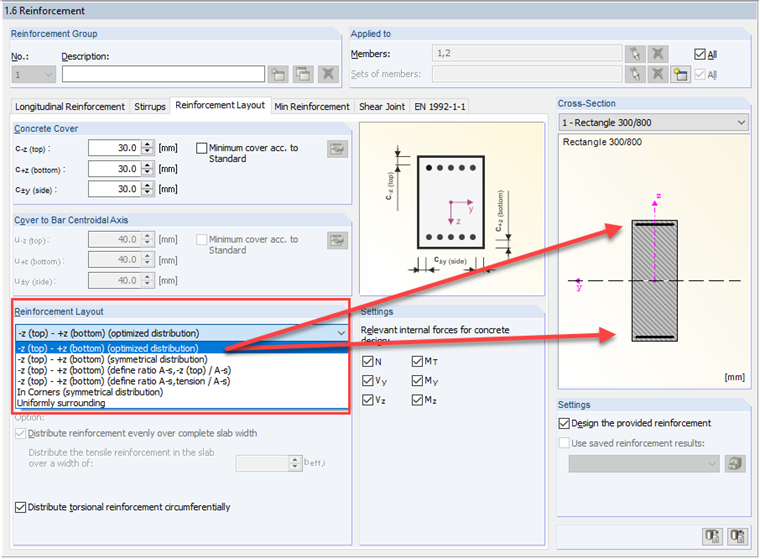

Camada de armadura para secção retangular
