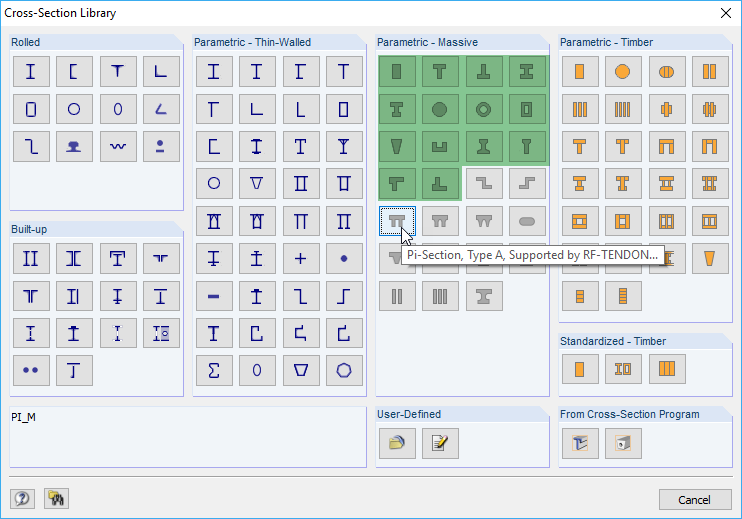

Quando si crea una nuova sezione trasversale in RFEM 5 o RSTAB 8, sono disponibili vari tipi di sezioni trasversali da selezionare nella categoria "Parametrica - Massiva". Se si lascia il cursore del mouse su un pulsante per un po', appariranno le informazioni che indicano in quali moduli aggiuntivi è possibile progettare questa sezione trasversale (vedere la Figura 01).
Le sezioni trasversali contrassegnate in verde nell'immagine 01 possono essere progettate con CONCRETE (per RSTAB 8) e RF-CONCRETE Members (per RFEM 5). D'altra parte, una "sezione Pi, tipo A" non è adatta per il progetto con le aste CONCRETE o RF-CONCRETE. Come puoi vedere nelle informazioni, la sezione trasversale può essere analizzata con RF‑TENDON. Pertanto, è possibile selezionare questa sezione trasversale per un'asta in RFEM 5 e verificarla nel modulo aggiuntivo RF‑TENDON Design.
Perché non è possibile progettare tutte le sezioni trasversali in CONCRETE o RF-CONCRETE Members?

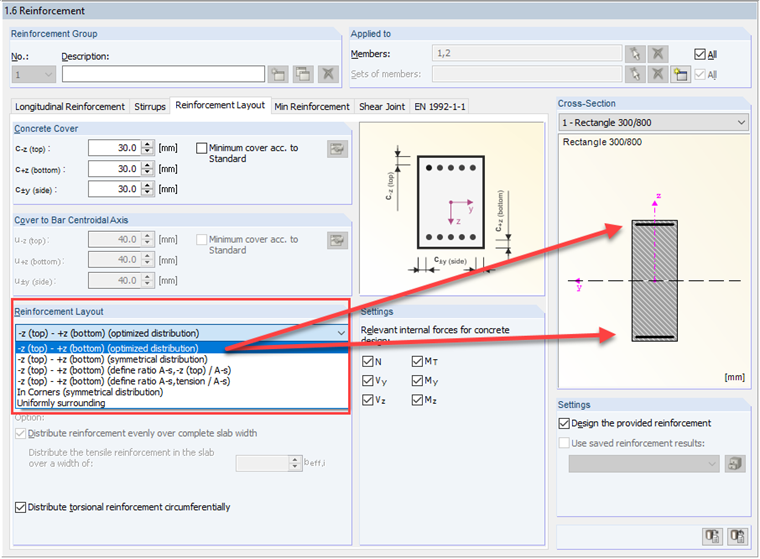

Ciò è dovuto agli strati di armatura disponibili per i singoli tipi di sezione trasversale: Ad esempio, se si crea e si progetta una sezione trasversale rettangolare, è possibile trovare gli strati di armatura corrispondenti, ovvero la possibile distribuzione dell'armatura, nella finestra 1.6 (vedere la Figura 02). Sono possibili vari layout di armatura per una sezione trasversale rettangolare. Questi strati di armatura sono necessari per determinare le tensioni e le deformazioni nella sezione trasversale e quindi l'armatura necessaria.
Per altre sezioni trasversali, come le sezioni Pi, queste informazioni non sono disponibili allo stato attuale di sviluppo. Pertanto, non possono essere progettati con CONCRETE o RF‑CONCRETE Members.
Se il programma SHAPE-MASSIVE è concesso in licenza, è possibile creare il sistema strutturale con una sezione Pi in RFEM 5 o RSTAB 8 e determinare le forze interne determinanti. In SHAPE-MASSIVE, sarebbe quindi possibile definire la sezione trasversale, importare le forze interne da RFEM 5 o RSTAB 8 e progettare la sezione trasversale secondo la specifica manuale dell'armatura longitudinale.
Ulteriori informazioni su SHAPE‑MASSIVE sono disponibili al seguente link:
https://www.dlubal.com/it/prodotti/software-per-proprietà-della-sezione/shape-massive
SHAPE-MASSIVE consente di definire liberamente le sezioni trasversali a parete spessa.
