FAQ 002406 RU

13. февраля 2019

Markus Baumgärtel Расчет RFEM RF-FOUNDATION Pro

К сожалению, я не могу найти никакой информации о том, как я могу проектировать основу полосы в RFEM. Разве нет возможности? Что было бы альтернативой?

Ответ

В настоящее время нет дополнительного модуля для расчета стержневых фундаментов для RFEM. RF-FOUNDATION Pro обрабатывает только узкие основания, расположенные на узловых опорах.

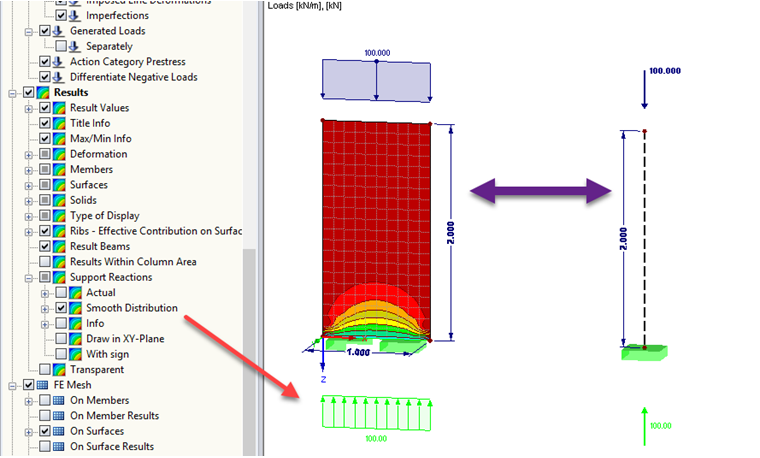

Линейные опоры в большинстве случаев используются в модели, для которой должны быть разработаны стержневые основания. Решением является создание заменяющей модели и применение управляющих опорных сил, возникающих в результате «полосы 1 м», в качестве нагрузки на короткий стержень (например, жесткий стержень, поскольку никакого дополнительного собственного веса не задействован). Таким образом, опорные силы на узловой опоре получены для этой 1-метровой полосы стены (см. Рис. 01).

В RF-FOUNDATION Pro, основание отдельных узлов по EN 1997-1 может быть выполнено для этих узловых опорных сил путем задания «основания полосы» в качестве основания плиты 1 м.

Другой альтернативой было бы заменить опору линии железобетонной основой железобетоном. Затем, можно проектировать плиту, представляющую основу полосы в RF-CONCRETE Surfaces. Тем не менее, расчет устойчивости положения, напряжений контактного давления и т.д., был бы далее выполнен вручную с результатами RFEM (например, оценка контактных напряжений σ z ).

Дополнительную информацию о дизайне отдельных фундаментов см. В RF-FOUNDATION Pro (см. Ссылки ) в статье базы знаний.

Ключевые слова

ленточный фундамент
