Diseño de la cimentación en tira

Preguntas y respuestas útiles

  • Preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

Desafortunadamente, no puedo encontrar ninguna información sobre cómo diseñar una cimentación de listones en RFEM. ¿Esto no es posible? ¿Cuál sería la opción alternativa?

Respuesta

Actualmente, no existe un módulo adicional de RFEM para el cálculo de las cimentaciones por zapata corrida. RF-FOUNDATION Pro solo puede calcular cimentaciones independientes ubicadas en apoyos en nudos.

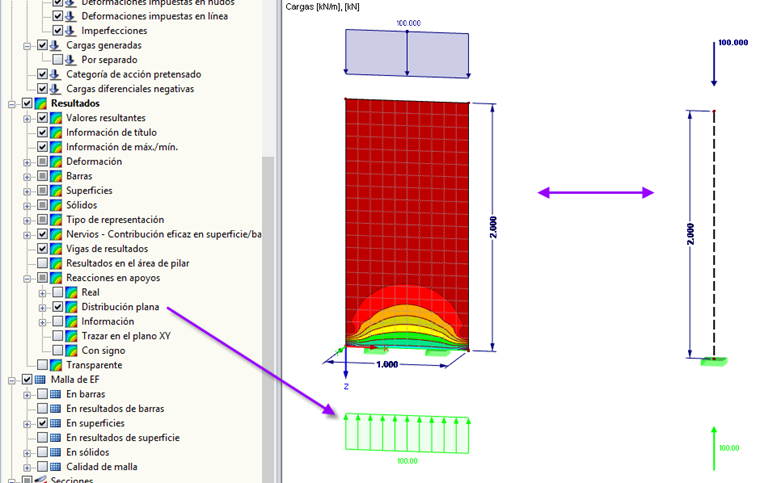

En la mayoría de los casos, se usan los apoyos de línea en el modelo para el que se deben calcular las cimentaciones por zapata corrida. Como solución, puede crear un modelo equivalente y aplicar los esfuerzos determinantes en el apoyo resultantes para un "fleje de 1 m" como una carga en una barra corta (por ejemplo, una barra rígida, ya que no hay una carga muerta adicional). De esta manera, se obtienen las fuerzas de apoyo en un apoyo en nudo para esta tira del muro de 1 m (ver imagen 01).

Para estas fuerzas en los apoyos en nudo, puede realizar un cálculo de una cimentación independiente según EN 1997-1 en RF -FOUNDATION Pro, mientras se define la "cimentación en tira" como una cimentación de placa de 1 m de ancho.

Otra forma sería reemplazar el apoyo en línea por una losa de hormigón armado con un apoyo elástico. Luego, puede diseñar la placa, que representa la cimentación de la tira, en RF -CONCRETE Surfaces. Sin embargo, el cálculo del equilibrio estático, las tensiones de presión del suelo, etc., se deben realizar manualmente utilizando los resultados de RFEM (por ejemplo, la evaluación de las tensiones de contacto σz).

El artículo técnico en nuestra base de datos de conocimientos le ofrece más información sobre el cálculo de cimentaciones independientes en RF-FOUNDATION Pro (ver Enlaces).
