Naneštěstí nenajdu žádnou informaci o tom, jak můž navrhnout pásový základ v programu RFEM. Není tu možnost? Jaká by byla alternativa?

Odpověď

V současné době neexistuje žádný přídavný modul pro posouzení základových pásů pro RFEM. RF-FOUNDATION Pro zpracovává pouze jednotlivé základové uspořádání uzlových podpor.

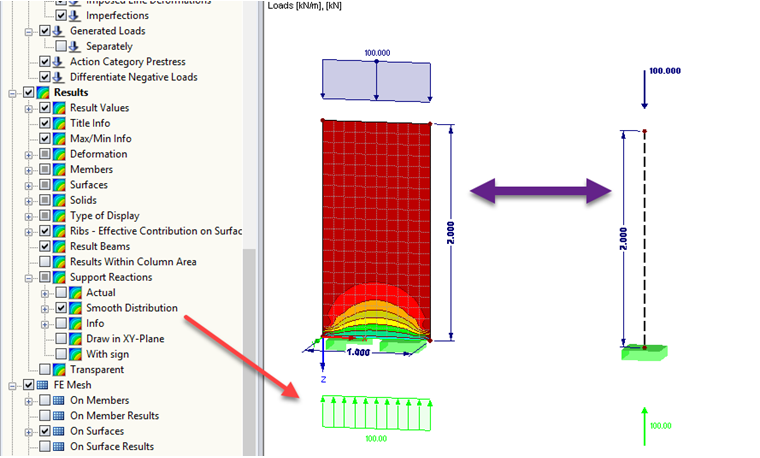

Ve většině případů se v modelu konstrukce používají liniové podpory, na které by měly být navrženy základové pásy. Řešením je vytvořit náhradní model a uvažovat jako rozhodující síly, které vyplývají z "pruhu 1 m" jako zatížení na krátkém prutu (například tuhého prutu, protože se jedná o žádnou dodatečnou tíhu). Podporové síly v uzlovém uložení tak získají 1 m pásmo stěny (viz obrázek 01).

V modulu RF-FOUNDATION Pro bylo pro tyto uzlové podporové síly možné vytvořit uzly jednotlivých uzlů podle EN 1997-1 tak, že "základové pásmo" definujeme jako 1m široký deskový podklad.

Další možností by bylo nahradit liniovou podporu železobetonovým základem se železobetonem. Dále je možné navrhnout desku, která představuje základové pásmo v modulu RF-CONCRETE Surfaces. Při posuzování polohové stability, kontaktních tlakových napětí apod. Bychom pak měli provést ručně výsledky RFEM (například vyhodnocení kontaktních napětí σ z ).

Další informace o posouzení jednotlivých základů s RF-FOUNDATION Pro (viz odkazy ) naleznete v databázi znalostí.
