Dimensionamento de uma sapata de fundação contínua

Atualmente, não existe um módulo adicional no RFEM para o dimensionamento de sapatas de fundação contínuas. O RF-FOUNDATION PRO apenas permite dimensionar sapatas isoladas dispostas em apoios de nós.

Na maioria dos casos, são utilizados apoios de linha para os quais é necessário, depois, dimensionar sapatas de fundação contínuas no modelo. Como solução, pode criar um modelo equivalente e aplicar as principais forças de apoio resultantes para uma "faixa de 1m" como carga numa barra curta (por exemplo, barra rígida, já que não existe peso próprio adicional). Desta forma, obtêm-se forças de apoio num apoio de nó para esta faixa de parede de 1m (ver Figura 01).

Para estas forças de apoio nodais, pode então realizar o dimensionamento de uma sapata isolada de acordo com a EN 1997-1 no RF-FOUNDATION Pro, se definir a "sapata de fundação contínua" como uma fundação de laje com 1m de largura.

Outra forma seria substituir o apoio de linha por uma laje de betão armado com fundação elástica. Em seguida, pode dimensionar a laje que representa a sapata de fundação contínua no RF-CONCRETE Surfaces. No entanto, as verificações do equilíbrio estático, das tensões de pressão do solo etc., têm de ser realizadas manualmente utilizando os resultados do RFEM (por exemplo, a avaliação das tensões de contacto σ_z).

Pode encontrar mais informações sobre a verificação de sapatas isoladas com o RF-FOUNDATION Pro (ver Ligações) num dos artigos técnicos na nossa base de dados de conhecimento.

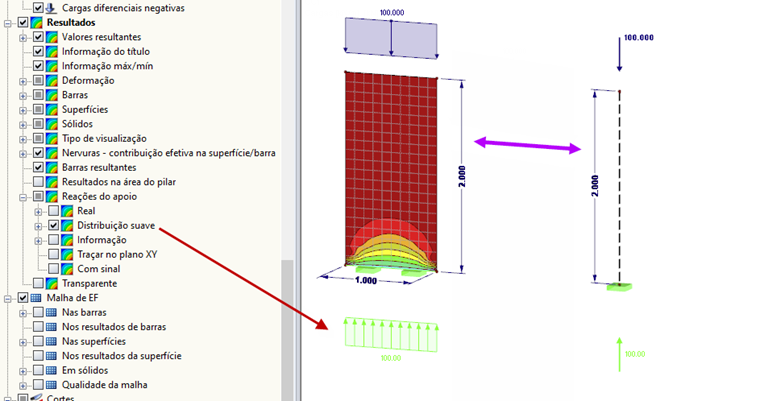

Modelo equivalente: faixa de parede de 1 m
