FAQ 002406 PL 13. lutego 2019

Markus Baumgärtel Projekt RFEM RF-FOUNDATION Pro

Niestety, nie znalazłem informacji o tym, jak mogę zmierzyć w RFEM podbudowę paska. Czy nie ma na to sposobu? Jaka byłaby rozsądna alternatywa?

Odpowiedź

Obecnie nie ma dodatkowego modułu dla programu RFEM, w którym można by wymiarować podstawy taśmy. Dodatkowy moduł RF-FUND Pro traktuje tylko pojedyncze fundamenty, które można rozmieścić na łożyskach węzłowych.

Zwykle w modelu stosowane są „łożyska liniowe”, dla których mierzone są fundamenty pasków.

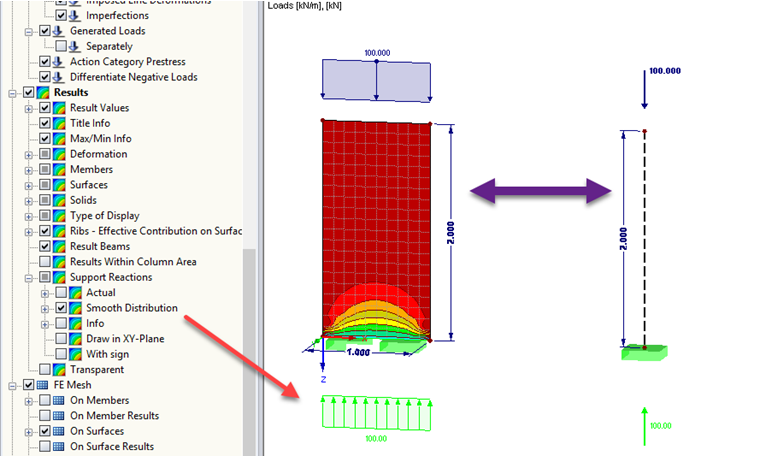

Można w tym celu stworzyć model zastępczy, stosując odpowiednie siły nośne wynikające z „paska 1m” jako obciążenia krótkiego pręta (np. B. Obowiązuje sztywny pręt, ponieważ nie ma dodatkowego ciężaru). W rezultacie siły nośne są uzyskiwane w łożysku węzłowym dla tego 1-metrowego pasa ściany (patrz rysunek 1).

W przypadku tych sił nośnych węzłowych można następnie zmierzyć poszczególne fundamenty zgodnie z normą EN 1997-1 w RF-FUND Pro. Tutaj możesz wyszkolić „fundament pasowy” jako podstawę płyty o szerokości 1 m.

alternatywa:
Może również zastąpić obóz liniowy żelbetową płytą z elastyczną pościelą.
Następnie można wymiarować płytę, która przedstawia podstawę taśmy, na powierzchniach RF-BETON.
Dowód bezpieczeństwa pozycji lub dolnych naprężeń ściskających itp., Ale musiałbyś wtedy ręcznie z wyników programu RFEM (z. B. Ocena naprężeń kontaktowych σz).

Zobacz także wkład techniczny na naszej stronie internetowej pod następującym linkiem .
