FAQ 002406 FR 13 février 2019

Markus Baumgärtel Dimensionnement RFEM RF-FOUNDATION Pro

Malheureusement, je ne trouve aucune information sur la manière dont je peux mesurer dans RFEM un fond de teint. N'y a-t-il pas moyen pour cela Quelle serait une alternative raisonnable?

Réponse

Il n’existe actuellement aucun module supplémentaire pour RFEM dans lequel les fondations de bandes peuvent être dimensionnées. Le module complémentaire RF-FUND Pro traite uniquement les fondations simples, qui peuvent être disposées au niveau des roulements de nœuds.

Dans la plupart des cas, des "roulements linéaires" sont utilisés dans un modèle pour lequel des fondations en bande doivent ensuite être mesurées.

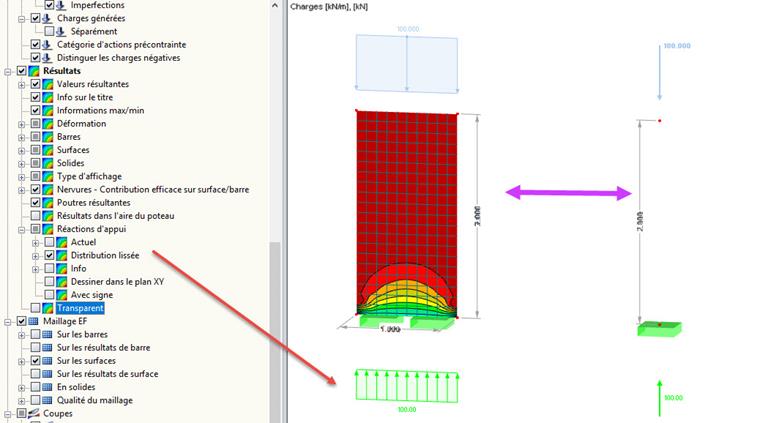

On pourrait créer un modèle de remplacement à cette fin en appliquant les forces de roulement pertinentes résultant d’une "bande de 1 m" en tant que charge sur une tige courte (par ex. B. Tige rigide, car pas de poids propre supplémentaire) s'applique. Il en résulte que des forces d’appui sont obtenues sur un palier nodal pour cette bande de 1 m de mur (voir Figure 1).

Pour ces forces d'appui nodales, il est alors possible de mesurer des fondations individuelles conformément à l'EN 1997-1 du RF-FUND Pro. Ici, vous pouvez former la "fondation en bande" en tant que fondation en plaque de 1 m de large.

autre:
Il pourrait également remplacer la ligne de campement par une dalle en béton armé à lit élastique.
Ensuite, on pourrait dimensionner la plaque, qui représente la base de la bande, en surfaces RF-BETON.
La preuve de la sécurité de la position ou des contraintes de compression du bas, etc., mais vous devez alors manuellement à partir des résultats RFEM (z. B. Evaluation des contraintes de contact σz).

Voir également la contribution technique sur notre page d'accueil via le lien suivant .
