FAQ 002421 RU 15. февраля 2019

Markus Baumgärtel Главное RFEM RSTAB RF-STEEL EC3 RF-STEEL RF-TIMBER Pro RF-ALUMINUM TIMBER Pro STEEL EC3 STEEL

В некоторых дополнительных модулях мне сообщают, что поперечные сечения в основной программе и в дополнительном модуле не идентичны. Как мне поступить?

Ответ

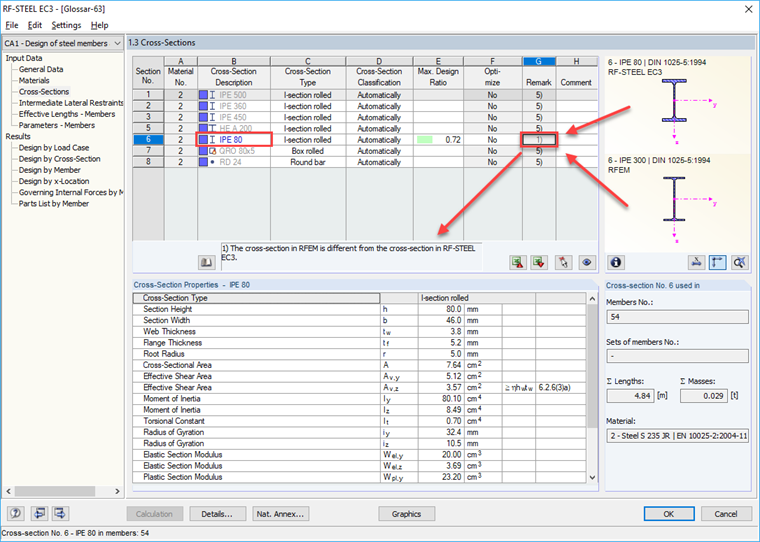

Пораженное поперечное сечение показано синим цветом. Это означает, что в RSTAB / RFEM используется другое поперечное сечение, чем в дополнительном модуле. Это, в свою очередь, означает, что внутренние силы с поперечным сечением, назначенным в RSTAB / RFEM (на рис. 1 = IPE 300), и доказательство в дополнительном модуле с назначенным там сечением (на рис. 1 = IPE 80). Либо это было изменено вручную в дополнительном модуле, либо была проведена оптимизация поперечного сечения.

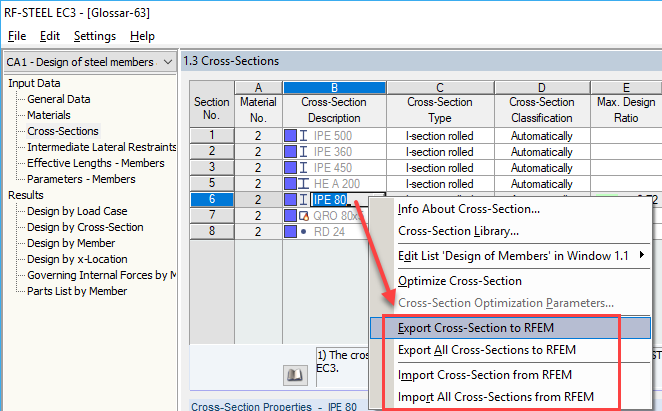

Поэтому рекомендуется использовать правую кнопку мыши, чтобы скопировать поперечное сечение из RSTAB / RFEM (см. Рисунок 2) или передать поперечное сечение, используемое в дополнительном модуле, в RSTAB / RFEM. Затем поперечные сечения снова идентичны или показаны черными буквами.

Ключевые слова

Поперечные сечения не идентичны поперечное сечение синее
