Dans certains modules complémentaires, je suis informé que la section du programme principal et du module complémentaire ne sont pas identiques. Comment devrais-je procéder?

Réponse

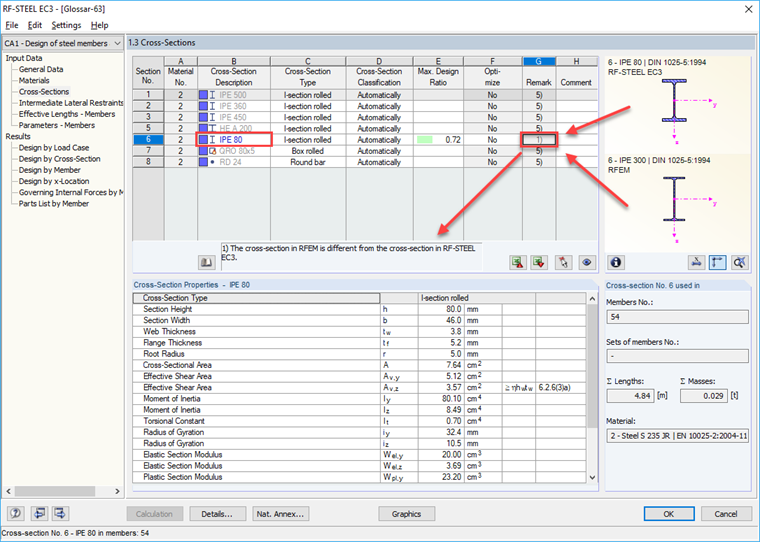

Si une section différente est utilisée dans le module additionnel que dans RFEM / RSTAB, elle est affichée en bleu. Il convient également de signaler que les efforts internes sont déterminés avec la section définie dans RSTAB / RFEM (dans la Figure 01: IPE 300), mais que la vérification est effectuée dans le module additionnel avec la section correspondante (voir Figure 01: IPE 80). Les sections ont des sections différentes si la section dans le module additionnel a été modifiée manuellement ou optimisée par le programme.

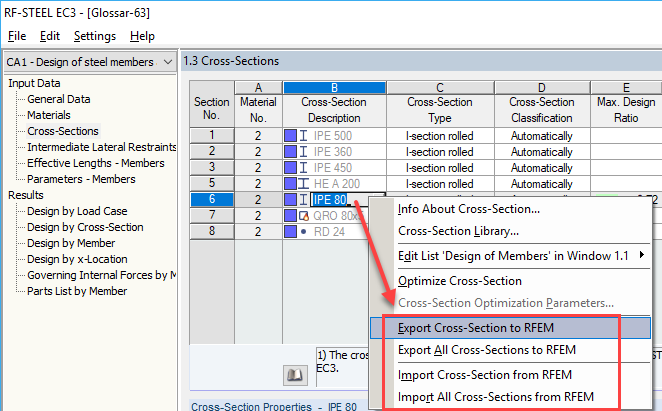

Vous pouvez soit lire à nouveau la section à partir de RFEM / RSTAB (sélectionnez «Modifier → Importer la section depuis RFEM / RSTAB»), soit transférer la section du module dans le programme principal (menu «Edition → Envoi de la section à RFEM / RSTAB ", voir la Figure 02). Et. Les sections sont à nouveau identiques et sont affichées en noir.

Mots-clés

Coupes transversales non identiques coupe bleue
