在一些附加模块中,我被告知主程序和附加模块中的横截面不相同。 我该怎么办?

回答

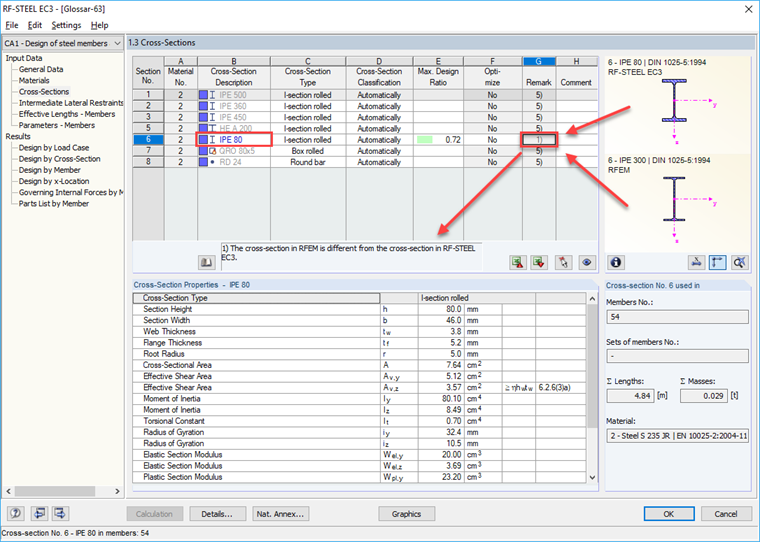

如果附加模块中的截面不同于RFEM / RSTAB中的截面,则显示为蓝色。 该信号还表明内力由在RSTAB / RFEM(在图01:IPE 300)中定义的截面确定,但设计是在附加模块中进行的,截面分配给那里(见图01:IPE 80) 如果附加模块中的横截面已手动修改或由程序优化,那么横截面的横截面也不同。

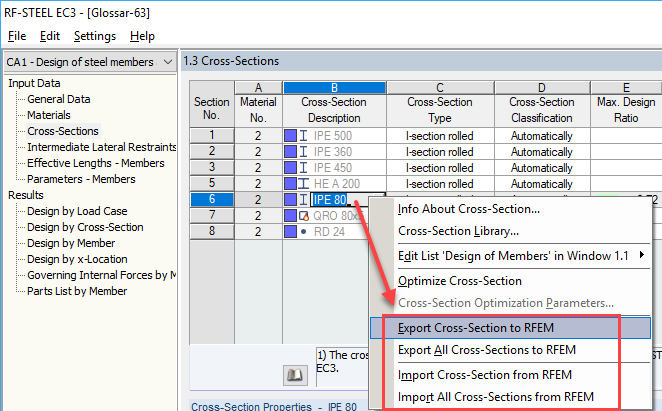

您可以再次从RFEM / RSTAB读取横截面(选择“编辑→从RFEM / RSTAB导入横截面”),或者将附加模块的横截面移动到主程序中(菜单“编辑→ “将截面发送到RFEM / RSTAB”,见图02)并且。 那么截面是相同的,并以黑色显示。

关键词

截面不相同,截面为蓝色
