Im Zusatzmodul wird angezeigt, dass ein anderer Querschnitt vorliegt als im Hauptprogramm. Wie soll ich vorgehen?

Antwort

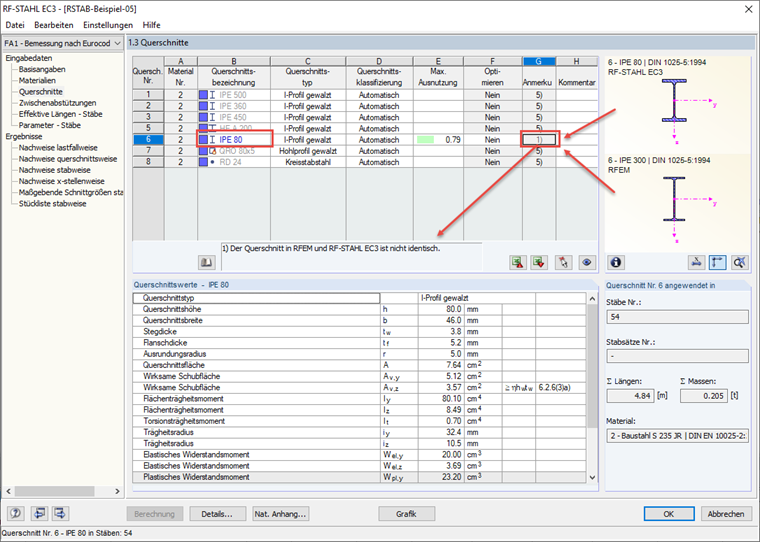

Wenn im Zusatzmodul ein anderer Querschnitt benutzt wird als in RFEM/RSTAB, wird er in blauer Schrift dargestellt. Das soll auch signalisieren, dass die Schnittgrößen mit dem in RSTAB/RFEM definierten Querschnitt ermittelt werden (im Bild 01: IPE 300), der Nachweis im Zusatzmodul aber mit dem dort zugewiesenen Querschnitt erfolgt (im Bild 01: IPE 80). Unterschiedliche Querschnitte liegen vor, wenn der Querschnitt im Zusatzmodul manuell geändert oder vom Programm optimiert wurde.

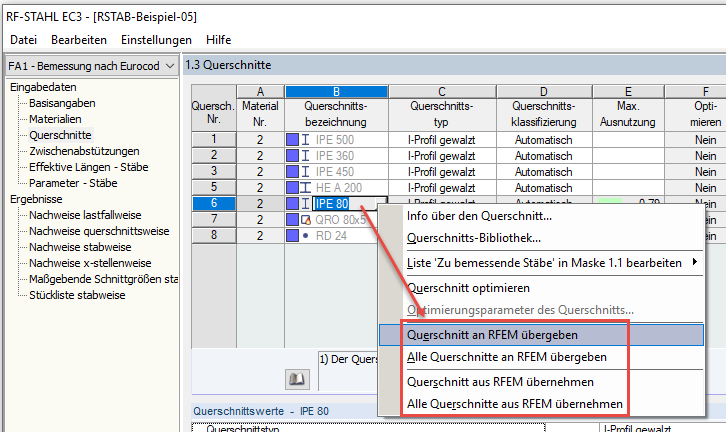

Sie können entweder den Querschnitt aus RFEM/RSTAB wieder einlesen (Menü "Bearbeiten → Querschnitt aus RFEM/RSTAB übernehmen") oder den Querschnitt des Zusatzmoduls in das Hauptprogramm übergeben (Menü "Bearbeiten → Querschnitt an RFEM/RSTAB übergeben", siehe Bild 02). Die Querschnitte sind dann wieder identisch und werden in schwarzer Schrift dargestellt.

Schlüsselwörter

Querschnitte nicht identisch Querschnitt blau Querschnitt
