Diverse sezioni trasversali nel programma principale e nel modulo aggiuntivo

Il modulo aggiuntivo mostra che c'è una sezione trasversale diversa rispetto al programma principale. Come devo procedere?

Risposta:

Se nel modulo aggiuntivo viene utilizzata una sezione trasversale diversa rispetto al programma principale, RFEM 5 o RSTAB 8, viene visualizzata in blu. Ciò dovrebbe anche indicare che le forze interne saranno determinate con la sezione trasversale definita in RFEM 5 o RSTAB 8 (Figura 01: IPE 300), ma la verifica viene eseguita nel modulo aggiuntivo con la sezione trasversale assegnata lì ( Figura 01: IPE 80). Sono disponibili diverse sezioni trasversali se la sezione trasversale nel modulo aggiuntivo è stata modificata manualmente o ottimizzata dal programma.

Soluzione

È possibile importare di nuovo la sezione trasversale da RFEM 5 o RSTAB 8 (menu "Modifica → Importa sezione trasversale da RFEM/RSTAB") o esportare la sezione trasversale dal modulo aggiuntivo al programma principale (menu "Modifica → Esporta sezione trasversale in RFEM/RSTAB"; vedere l'immagine). 02). Quindi, le sezioni trasversali sono di nuovo identiche e sono visualizzate in caratteri neri.

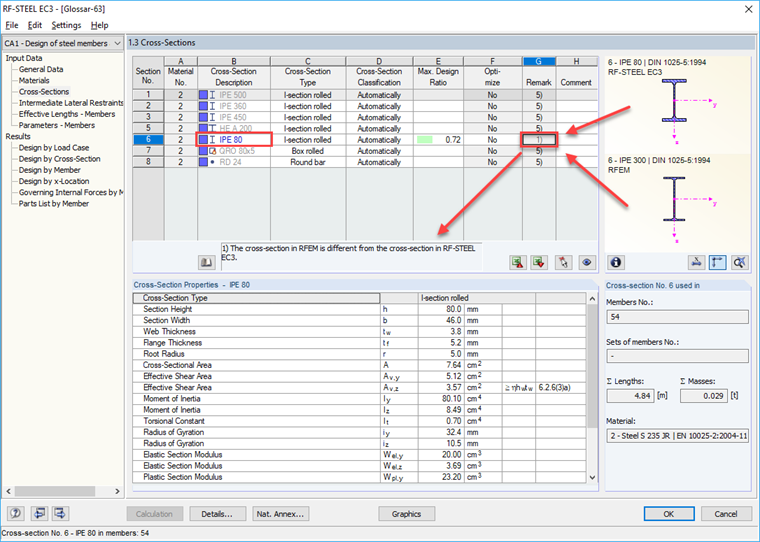

Diverse sezioni trasversali in RFEM e nel modulo aggiuntivo

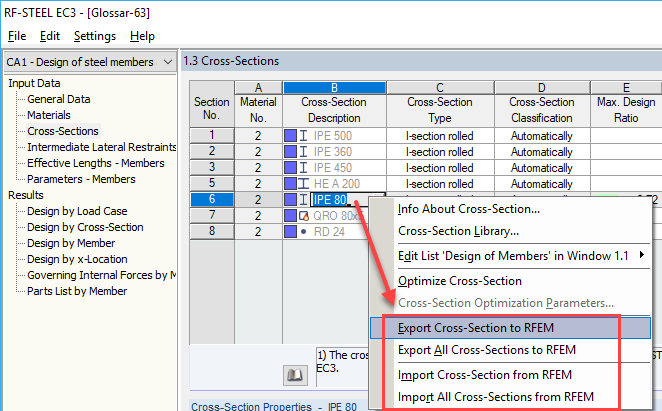

Esportazione della sezione trasversale modificata in RFEM

Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
