V některých doplňkových modulech jsem informován, že průřez v hlavním programu a v doplňkovém modulu není totožný. Jak mám postupovat?

Odpověď

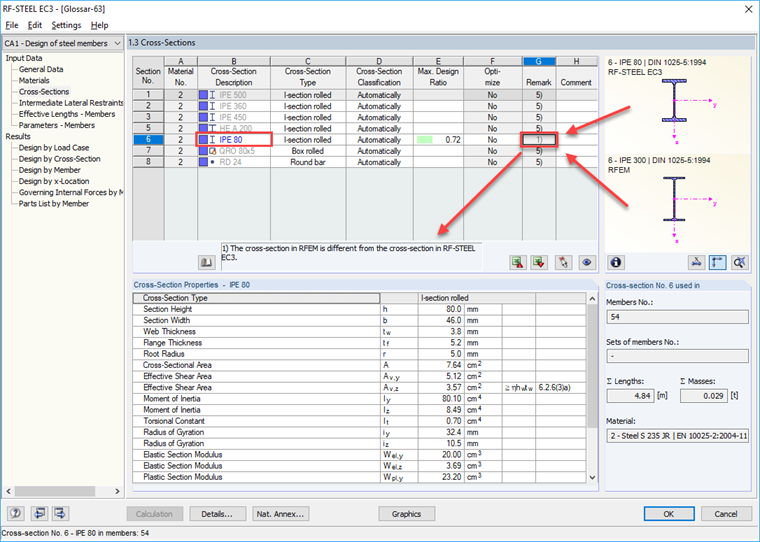

Pokud je v přídavném modulu použit jiný průřez než v RFEMu, zobrazí se modře. Mělo by se také ozřejmit, že vnitřní síly se určují na základě profilu definovaného v programu RSTAB / RFEM (na obrázku 01: IPE 300), ovšem posouzení se provádí v přídavném modulu s přiřazeným průřezem (viz Obrázek 01: IPE 80). Pokud průřez přídavného modulu byl ručně upraven nebo program optimalizován, mají průřezy rozdílné průřezy.

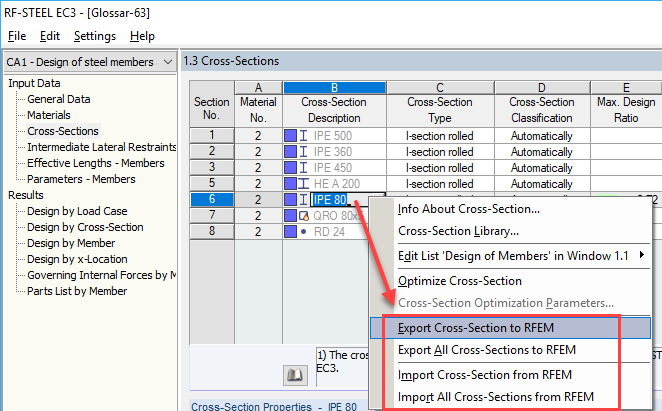

Průřez z programu RFEM / RSTAB lze znovu přečíst (v sekci "Upravit → Průřez importovat z programu RFEM / RSTAB") nebo převést průřez přídavného modulu do hlavního programu (v hlavní nabídce "Upravit → Odesílání průřezů do programu RFEM / RSTAB "viz Obrázek 02). A Průřezy jsou pak znovu identické a jsou zobrazeny černě.
