W niektórych modułach dodatkowych jestem poinformowany, że przekrój w programie głównym iw module dodatkowym nie jest identyczny. Jak mam postępować?

Odpowiedź

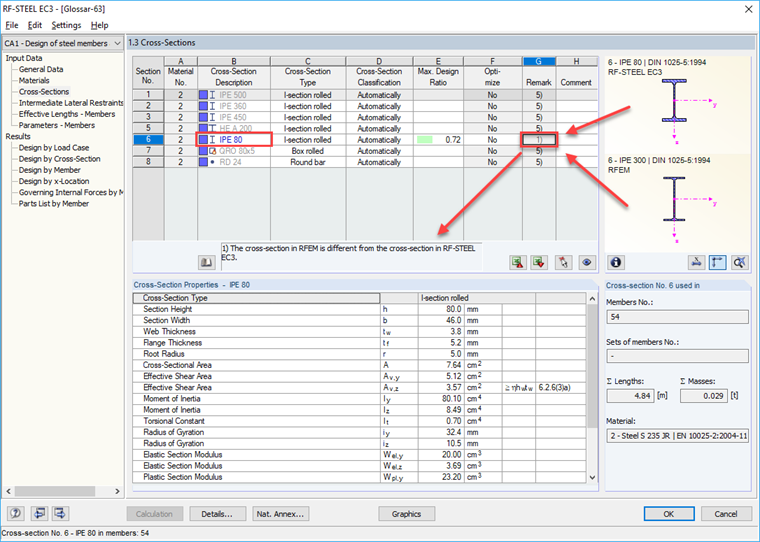

Jeżeli moduł dodatkowy ma inny przekrój niż w RFEM / RSTAB, jest on wyświetlany na niebiesko. Powinien on również sygnalizować, że siły wewnętrzne są wyznaczane przy użyciu zdefiniowanego w RSTAB / RFEM przekroju (na Rysunku 01: IPE 300), ale obliczenia przeprowadzane są w module dodatkowym o przydzielonym przekroju (patrz: Rysunek 01: IPE 80). Przekroje mają różne przekroje, jeżeli przekrój w module dodatkowym został zmodyfikowany ręcznie lub zoptymalizowany przez program.

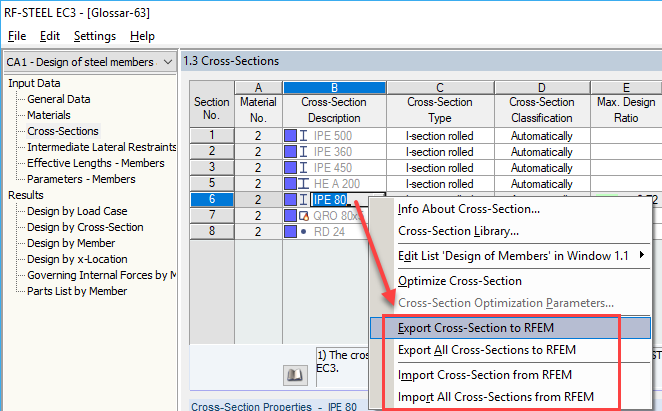

Z RFEM / RSTAB można ponownie odczytać przekrój (wybrać "Edytować → Importować przekrój z RFEM / RSTAB") lub przenieść przekrój modułu dodatkowego do programu głównego (menu "Edytować → Wysyłanie przekroju do RFEM / RSTAB ", patrz Rysunek 02). I. Przekroje są wówczas identyczne i są wyświetlane w kolorze czarnym.

Słowa kluczowe

Przekroje nie identyczne przekrój niebieski
