FAQ 002423 RU 18. февраля 2019

Markus Baumgärtel Моделирование | Конструкция RFEM

Можно ли моделировать и статически рассчитывать твердые вещества в RFEM?

Ответ

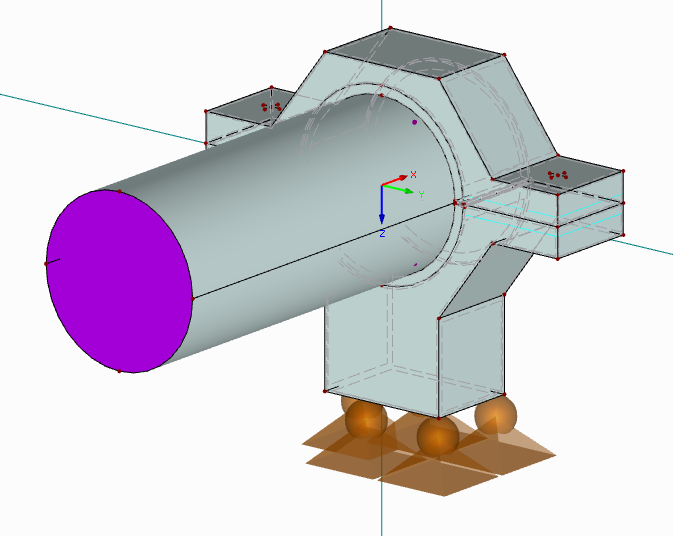

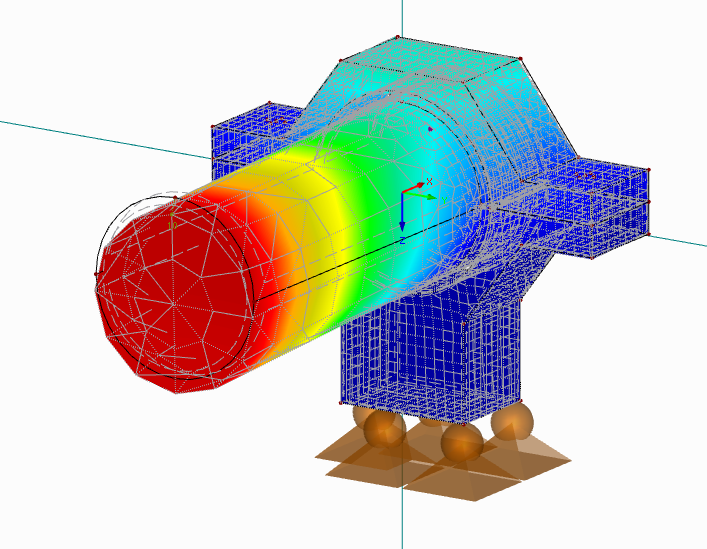

Естественно, элементы объема также можно генерировать с помощью RFEM. Это прежде всего полезно, если это z. B. Детали машин особой формы или особо толстые детали. Даже если изображение в качестве элемента поверхности больше невозможно, изображение с помощью объемных элементов часто предлагает. В результате расчета твердых тел мы получаем деформации, напряжения и искажения.

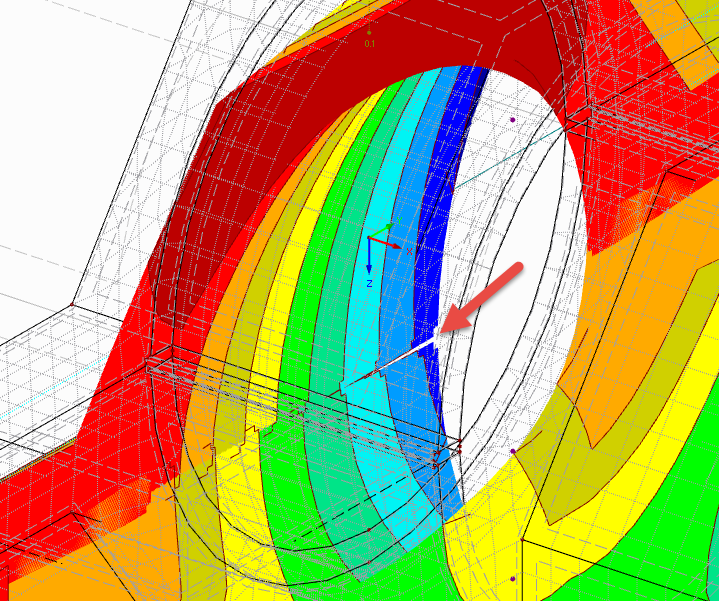

Другие области применения объемных элементов включают проблемы контакта. Таким образом, например, при объеме контакта можно учитывать условия контакта сложных соединений со свойствами контакта «разрушение под давлением» или «разрушение при растяжении» для контакта, перпендикулярного контактным поверхностям. Параллельно поверхностям находятся свойства «Отказ, если контакт с поверхностями не работает», «Полная передача мощности», «Жесткое трение», «Жесткое трение с ограничением», «Упругое трение», Упругое трение с ограничением »и« Поведение упругий объем "на выбор.

Свойства контакта между двумя контактными поверхностями также могут быть реализованы с помощью утверждений области (см. Следующие общие описания):

Уже есть интересное видео от Dlubal Info Day от 14. Декабрь 2016 с темой «Dlubal-Infotag online 2016 - Часть 4: Моделирование и расчет объемных элементов в RFEM »на нашей домашней странице :):

Ключевые слова

Твердое тело твердые тела расчетный объем элемент объема контактный объем
