Modellazione efficiente e analisi di elementi solidi

È possibile modellare e analizzare strutturalmente solidi in RFEM?


Risposta:

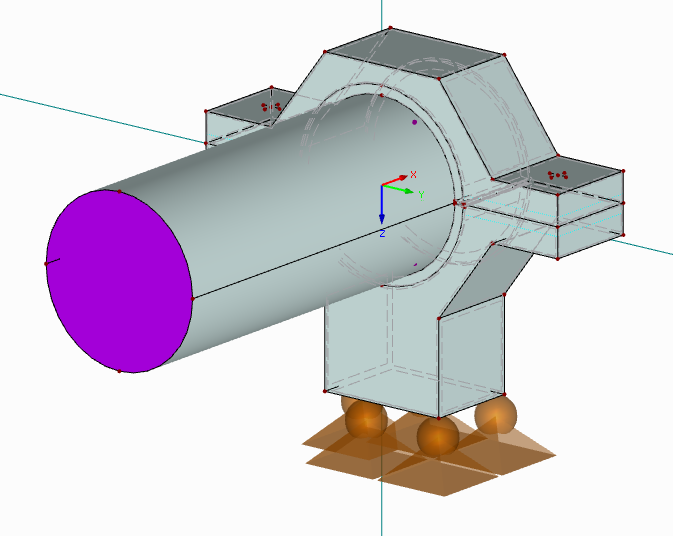

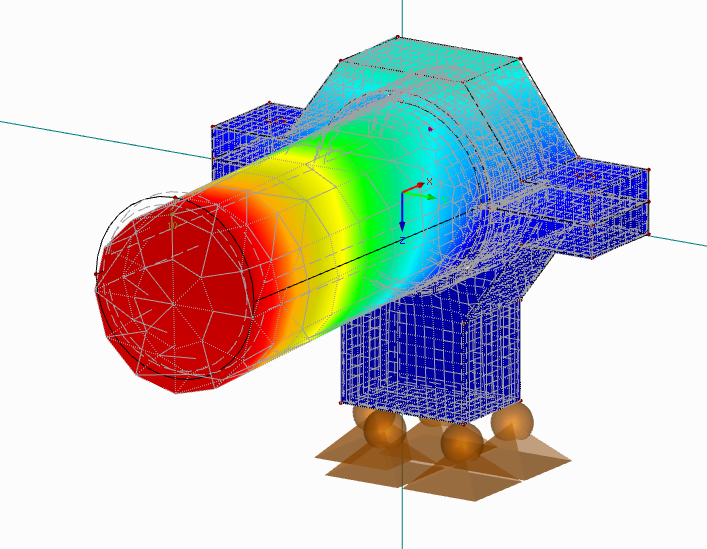

Naturalmente è possibile generare elementi solidi con RFEM. Sono particolarmente utili per componenti di macchine di forma speciale o oggetti molto spessi, o quando non è più possibile visualizzare l'oggetto come elemento di superficie. Il calcolo dei solidi fornisce spostamenti generalizzati, tensioni e deformazioni.

Un altro campo di applicazione per gli elementi solidi è la rappresentazione delle proprietà di contatto. Un solido di contatto può essere utilizzato, ad esempio, per modellare le condizioni di trasmissione di collegamenti con le proprietà "rottura per compressione" o "rottura per trazione" per il contatto perpendicolare alle superfici di contatto. Per un contatto parallelo alle superfici, è possibile selezionare le proprietà "rottura in caso di rottura del contatto perpendicolare alle superfici", "trasmissione completa della forza", "attrito rigido", "attrito rigido con limite", "attrito elastico", "attrito elastico con limite ", e "comportamento del solido elastico".

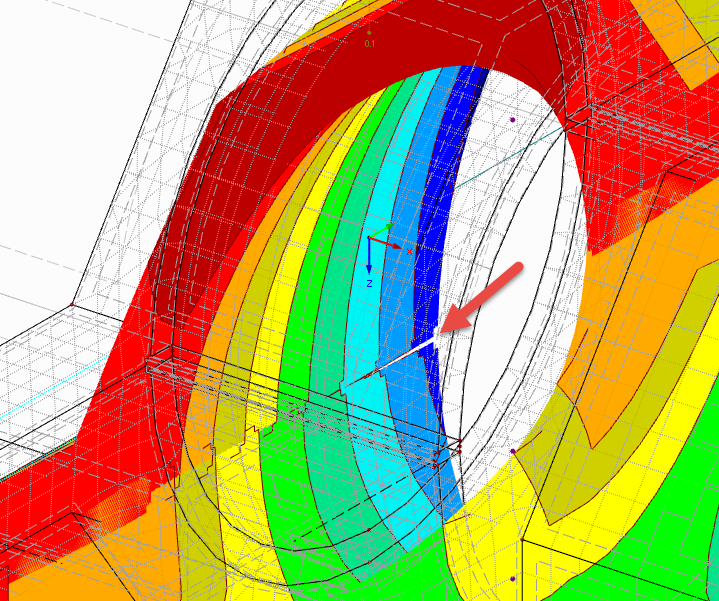

Le proprietà di contatto tra due superfici di contatto possono anche essere eseguite utilizzando svincoli superficiali. Questi sono descritti nel manuale di RFEM:

La modellazione con elementi solidi è mostrata anche nel video di un Dlubal Info Day, che puoi trovare sotto Link.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.

Link
Bibliografia
  1. Software Dlubal. (2018). Manuale RFEM. Tiefenbach.
