FAQ 002423 CS 18. února 2019

Markus Baumgärtel Modelování | Konstrukce RFEM

Lze pevné látky modelovat a staticky vypočítávat v RFEMu?

Odpověď

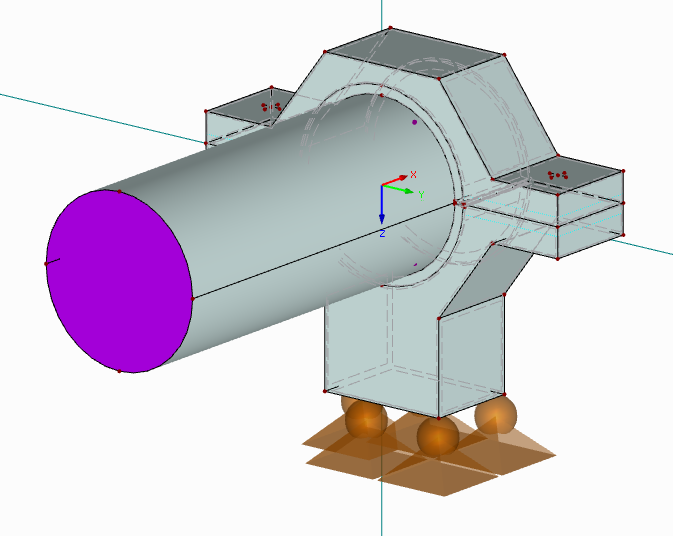

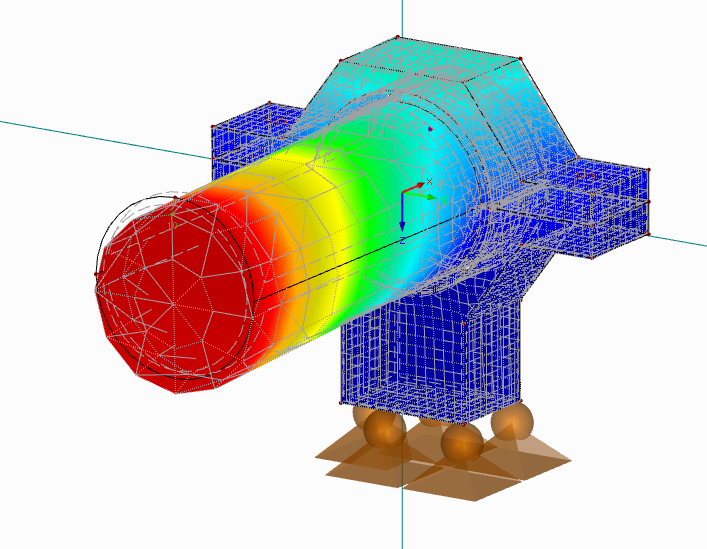

Přirozeně, objemové prvky mohou být generovány také pomocí RFEM. Ty jsou především vždy užitečné, pokud je z. B. jsou obzvláště tvarované strojní součásti nebo obzvláště silné komponenty. I když obraz jako povrchový prvek již není možný, obraz pomocí objemových prvků často nabízí. Výsledkem výpočtu pevných látek jsou deformace, deformace a deformace.

Mezi další oblasti použití objemových prvků patří kontaktní problémy. Tak například s kontaktním objemem mohou být vzaty v úvahu kontaktní podmínky složitých spojení s kontaktními vlastnostmi "selhání tlaku" nebo "porucha v tahu" pro kontakt kolmý k kontaktním povrchům. Paralelně s povrchy jsou vlastnosti "Porucha, pokud kontakt s povrchy nefunguje", "Plný výkonový přenos", "Tuhé tření", "Tuhé tření s omezením", "Elastické tření", Elastické tření s omezením "a" Chování elastický objem "z čeho vybírat.

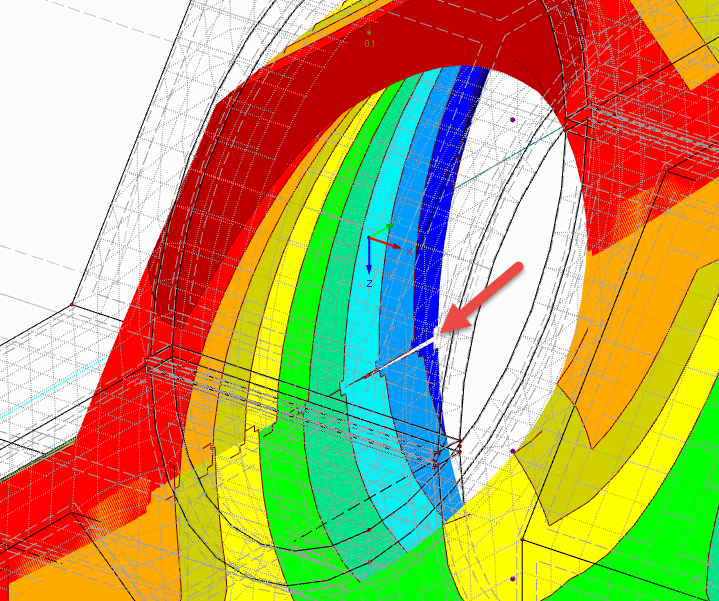

Kontaktní vlastnosti mezi dvěma kontaktními plochami mohou být realizovány také prostřednictvím schválení plochy (viz následující obecný popis):

Už dnes je zajímavé video z Dlubal Info Day ze 14. dne. Prosinec 2016 s tématem "Dlubal-Infotag online 2016 - část 4: Modelování a výpočet objemových prvků v RFEMu na naší domovské stránce :):

Klíčová slova

Pevné látky pevné látky výpočetní objem objemový prvek kontaktní objem
