Для каждого высвобождения поверхности необходимо указать свойства, которые управляют передачей перемещений (и, следовательно, внутренних сил и моментов) между исходной поверхностью и ее копией. Этот тип высвобождения поверхности описывает свойства шарнира на невидимых соединительных элементах между узлами КЭ двух поверхностей.
Условия типа высвобождения
Вы можете определить условия высвобождения для трех 'трансляционных' степеней свободы. Перемещения ux и uy описывают шарнирные условия в плоскости поверхности, перемещение uz описывает их перпендикулярно поверхности. Таким образом, направления перемещений относятся к системе координат поверхности.
Чтобы задать высвобождение, установите флажок для соответствующей оси. Галочка указывает на то, что перемещение объекта в соответствующем направлении возможно. Затем константа поступательной пружины устанавливается на ноль. Вы можете в любое время настроить ' константу пружины ', чтобы смоделировать упругий шарнир. Введите жесткость пружины в качестве расчетных значений.

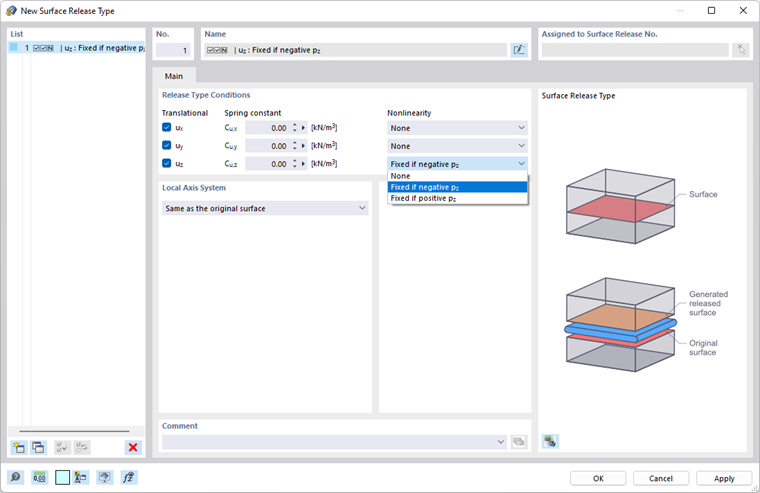

В столбце 'Нелинейность' можно управлять высвобождением для каждого направления смещения. В настоящее время список нелинейностей предлагает только критерий для положительных или отрицательных сил (см. Изображение image033695 Диалоговое окно «Новый тип высвобождения поверхности» ).
Местная система координат
В списке выберите систему координат xyz, к которой относятся расцепители:
- Как исходная поверхность
- Перевернутая к исходной поверхности

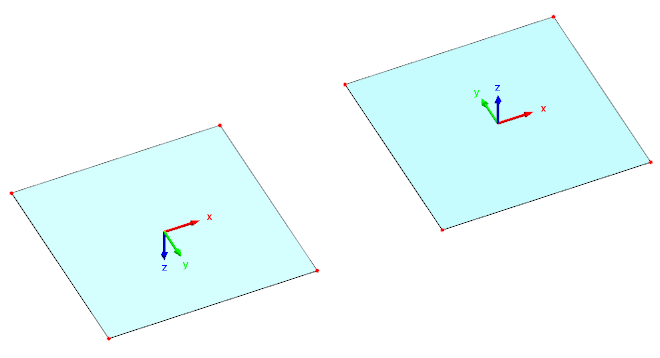

Это позволяет влиять на положение местных осей поверхности. Если вы выровняете оси в обратном направлении, по отношению к исходной поверхности, изменится не только ось z, но и направление осей в плоскости поверхности.
