высвобождения поверхностей

Расцепитель поверхности позволяет отделить модель от поверхности. Вы можете использовать его, например, для моделирования того, что твердые тела соединяются смещаемым образом или что на контактную поверхность передаются только сжимающие силы. Смещения контролируются ' типом высвобождения поверхности ', который описывает свойства соединения.

01 Диалог 'Освобождение новой области'

тип высвобождения поверхности

Расцепляющие свойства описываются шарниром. Выберите тип выпуска из списка или определите новый тип с помощью кнопки . Соответствующий диалог объясняется в главе Типы утверждения области .

Высвобожденные объекты

Укажите количество стержней, поверхностей и тел, которые отделены от поверхности. Вы можете использовать кнопку для графического определения объектов в рабочем окне.

Создание высвобождения

Выпуски

RFEM создает копию поверхности в точках, допускающих высвобожденные смещения. Из списка выберите, следует ли разместить выпуск (соединение) на ' исходной поверхности ' или на ' высвобожденной поверхности '. Этот параметр по умолчанию управляет частью модели, с которой перемещается соединение, и, таким образом, может повлиять на результаты.

Когда вы указали поверхность, отображается номер созданной поверхности, включая номера узлов и линий. Он отмечен в навигаторе добавлением ' Одобрение области '. Его нельзя редактировать.

Задающие объекты

Освобожденная область автоматически создается как копия с соответствующими линиями и узлами. Однако, если вы хотите использовать одну или несколько существующих линий или узлов для созданной поверхности, вы можете указать соответствующие числа в этом разделе.

Опции

С помощью флажка 'Деактивировать расцепление' вы можете отменить разъединение на поверхности для определенных исследований, не удаляя расцепление поверхности.

Пример

В случае воронкообразного компонента закрытие приводится в действие только силами сжатия. Для этого задайте тип высвобождения области с эффектом ' Фиксированный, если p_z положительный '. Затем вы используете этот тип для высвобождения поверхностей для граничных поверхностей внутреннего тела («заглушки»).

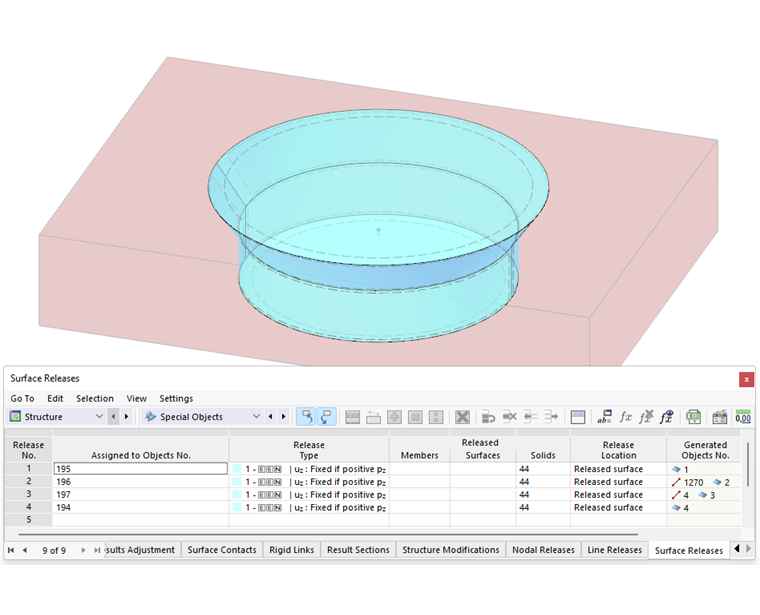

04 Укупорочная часть в форме воронки с нелинейным высвобождением поверхности
