FAQ 002423 FR 18 février 2019

Markus Baumgärtel Modélisation & Structure RFEM

Les solides peuvent-ils être modélisés et calculés statiquement dans RFEM?

Réponse

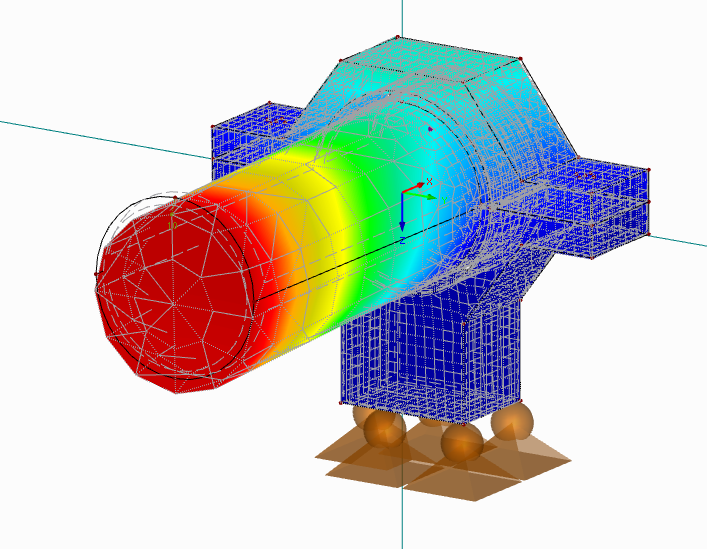

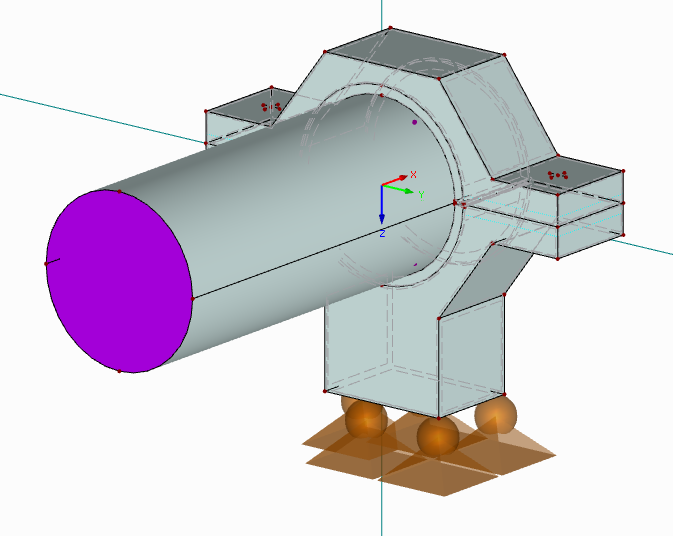

Naturellement, les éléments de volume peuvent également être générés avec RFEM. Celles-ci sont avant tout toujours utiles s’il s’agit de z. B. est particulièrement formé des composants de machine ou des composants particulièrement épais. Même si une image en tant qu'élément de surface n'est plus possible, l'image au moyen d'éléments de volume offre souvent. À la suite du calcul des solides, nous obtenons des déformations, des contraintes et des distorsions.

Les autres domaines d'application des éléments de volume comprennent les problèmes de contact. Ainsi, par exemple, avec un volume de contact, les conditions de contact de connexions complexes avec les propriétés de contact "rupture de pression" ou "rupture de tension" du contact perpendiculaire aux surfaces de contact peuvent être prises en compte. Les propriétés "Défaut si le contact avec les surfaces ne fonctionne pas", "Transmission totale de la puissance", "Frottement rigide", "Frottement rigide avec limitation", "Frottement élastique", "Frottement élastique avec limitation" et "Comportement du volume élastique "à choisir.

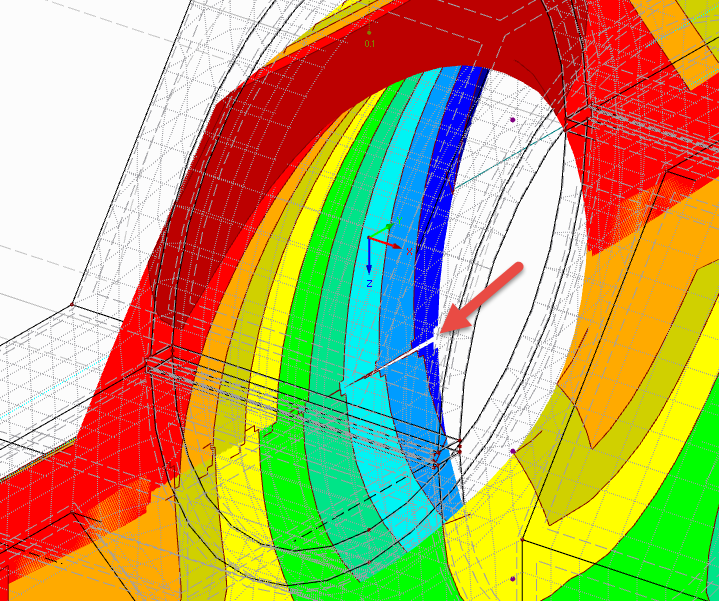

Les propriétés de contact entre deux surfaces de contact peuvent également être réalisées via des approbations de surface (voir descriptions générales suivantes):

Il y a déjà une vidéo intéressante de Dlubal Info Day à partir de 14. Décembre 2016 avec le thème "Dlubal-Infotag en ligne 2016 - Partie 4: Modélisation et calcul des éléments de volume dans RFEM "sur notre page d'accueil :):

Mots-clés

Solide solides volume de calcul élément de volume volume de contact
