FAQ 002423 PL 18. lutego 2019

Markus Baumgärtel Modelowanie | Konstrukcja RFEM

Czy bryły można modelować i obliczać statycznie w programie RFEM?

Odpowiedź

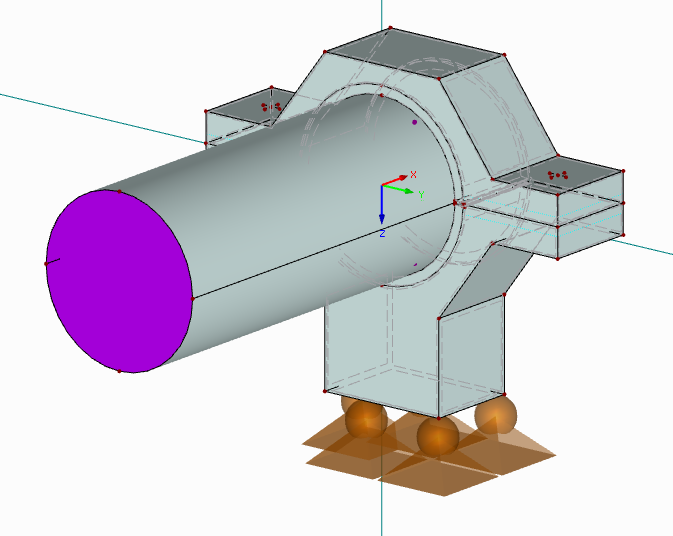

Oczywiście elementy wolumenu można również generować za pomocą programu RFEM. Są one przede wszystkim zawsze przydatne, jeśli jest z. B. jest szczególnie ukształtowany jako części maszyny lub szczególnie grube elementy. Nawet jeśli obraz jako element powierzchni nie jest już możliwy, obraz za pomocą elementów objętościowych często oferuje. W wyniku obliczeń ciał stałych otrzymujemy deformacje, naprężenia i zniekształcenia.

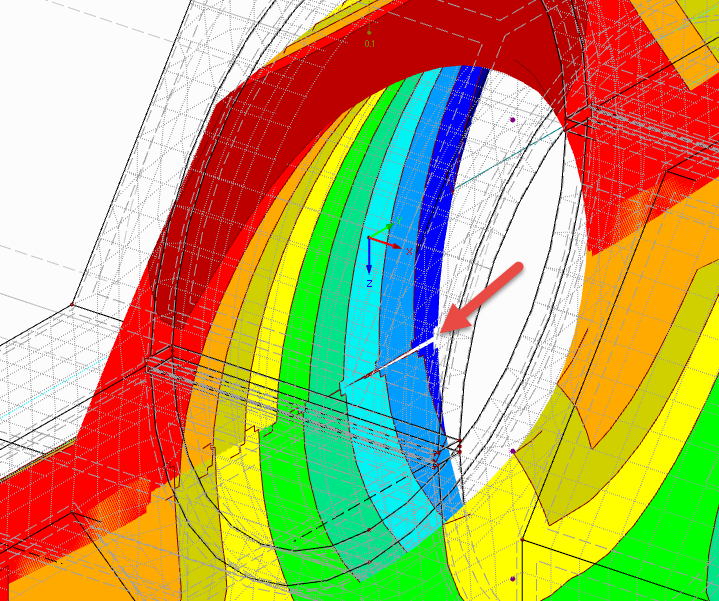

Inne obszary zastosowania elementów woluminu obejmują problemy z kontaktem. Tak więc, na przykład, przy objętości kontaktowej, warunki styku złożonych połączeń z właściwościami styku „uszkodzenie ciśnienia” lub „uszkodzenie naprężenia” dla kontaktu prostopadłego do powierzchni styku mogą być brane pod uwagę. Równolegle do powierzchni znajdują się właściwości „Awaria, jeśli kontakt z powierzchniami nie działa”, „Przenoszenie pełnej mocy”, „Tarcie sztywne”, „Tarcie sztywne z ograniczeniem”, „Tarcie sprężyste”, Tarcie sprężyste z ograniczeniem ”i„ Zachowanie się objętość elastyczna ”do wyboru.

Właściwości kontaktu między dwiema powierzchniami styku można również zrealizować za pomocą zatwierdzeń obszaru (patrz następujące ogólne opisy):

Ciekawy film z Dnia Dlubala Info już od 14. Grudzień 2016 z tematem „Dlubal-Infotag online 2016 - część 4: Modelowanie i obliczanie elementów objętości w programie RFEM „na naszej stronie głównej :):

Słowa kluczowe

Bryła bryła objętość obliczeniowa element objętości objętość kontaktowa
