При построении сети FE я использовал функцию «стратифицированная сеть», чтобы создать как можно более однородную сеть с равными пропорциями. Хотя противоположные грани одинаковы, слоистая сетка FE не создается.

Ответ

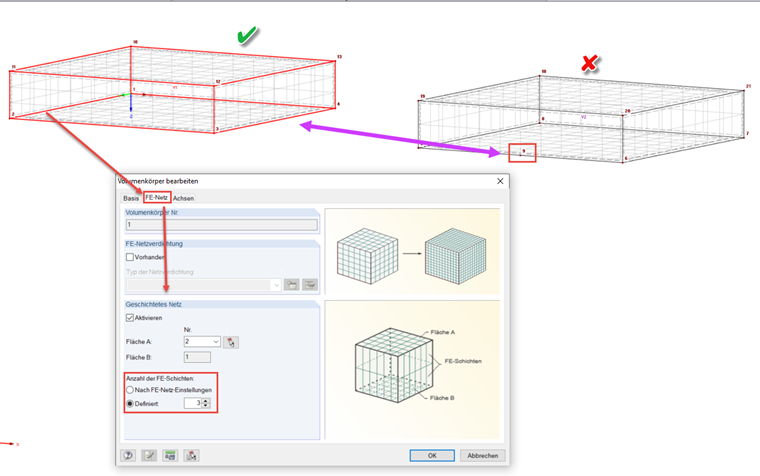

Многослойная сеть томов с равномерным распределением может быть создана только для томов, в которых противоположные поверхности определены одинаково. Также важно убедиться, что линии, содержащиеся на поверхностях, правильные и что нет повторяющихся линий.

Поэтому имеет смысл использовать геометрию структуры с функцией Extras> Модель управления> Снова проверьте перекрывающиеся линии.
