Pour la création du maillage EF, j'ai utilisé la fonction «Maillage Layered» pour créer un maillage homogène avec le même ratio d'aspect. Bien que les surfaces opposées soient égales, je n'obtiens pas de maillage en couches.

Réponse

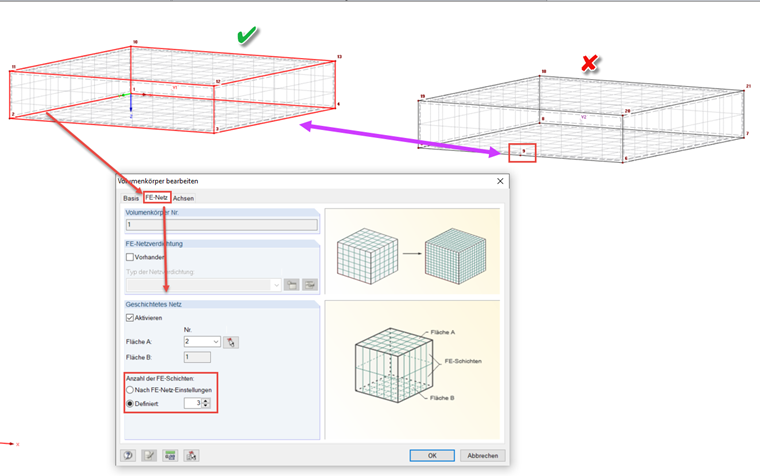

Un maillage solide stratifié avec une distribution uniforme ne peut être créé que pour les solides dont les surfaces opposées sont définies exactement égales. Il est également important de s'assurer que les lignes contenues dans les surfaces correspondent:

Veuillez vérifier la géométrie de votre modèle. La fonction «Outils → Contrôle du modèle → Lignes superposées» peut aussi être utile.

Mots-clés

Volume de maille FE maille FE superposée
