Para crear una malla de EF, he utilizado la característica "Malla en capas" para crear una malla homogénea con relaciones de aspecto iguales. A pesar de que las superficies contrarias son iguales, no se ha generado una malla en capas.

Q: Para crear una malla de EF, he utilizado la característica "Malla en capas" para crear una malla homogénea con relaciones de aspecto iguales. A pesar de que las superficies contrarias son iguales, no se ha generado una malla en capas.

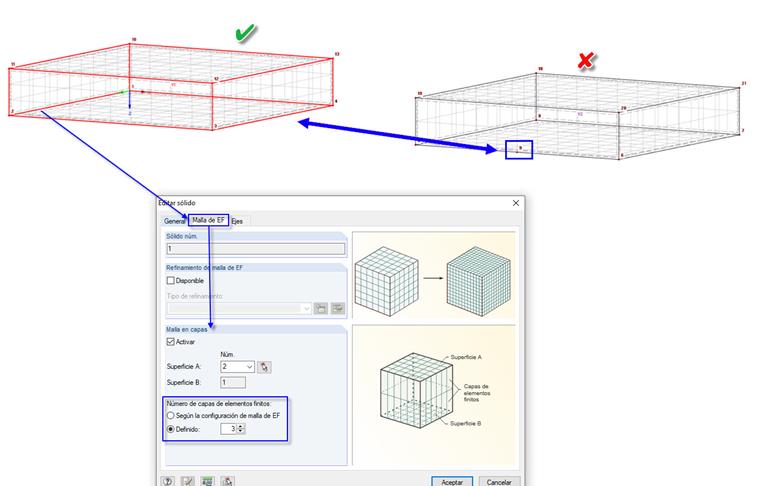

Una malla en capas de un sólido con una distribución uniforme sólo se puede crear para sólidos cuyas superficies opuestas estén definidas exactamente iguales. También es necesario asegurarse de que las líneas contenidas en las superficies coincidan: Sie dürfen nicht in Form unterschiedlicher Teilungen vorliegen (siehe Bild) oder doppelt definiert sein. Por favor, compruebe la geometría de su modelo. Para esto, puede ser útil la característica "Herramientas → Comprobación del modelo → Líneas superpuestas".

Question

Para crear una malla de EF, he utilizado la caracter&#237;stica "Malla en capas" para crear una malla homog&#233;nea con relaciones de aspecto iguales. A pesar de que las superficies contrarias son iguales, no se ha generado una malla en capas.

Accepted Answer

Una malla en capas de un s&#243;lido con una distribuci&#243;n uniforme s&#243;lo se puede crear para s&#243;lidos cuyas superficies opuestas est&#233;n definidas exactamente iguales. Tambi&#233;n es necesario asegurarse de que las l&#237;neas contenidas en las superficies coincidan: Sie d&#252;rfen nicht in Form unterschiedlicher Teilungen vorliegen (siehe Bild) oder doppelt definiert sein.                   Por favor, compruebe la geometr&#237;a de su modelo. Para esto, puede ser &#250;til la caracter&#237;stica "Herramientas → Comprobaci&#243;n del modelo → L&#237;neas superpuestas".

Error al crear una malla de EF por capas

Para crear una malla de EF, he utilizado la característica "Malla en capas" para crear una malla homogénea con relaciones de aspecto iguales. A pesar de que las superficies contrarias son iguales, no se ha generado una malla en capas.
