Für die Erzeugung des FE-Netzes habe ich die Funktion "Geschichtetes Netz" benutzt, um ein homogenes Netz mit gleichen Seitenverhältnissen zu erzeugen. Obwohl die gegenüberliegenden Flächen gleich sind, erhalte ich kein geschichtetes Netz.

Antwort

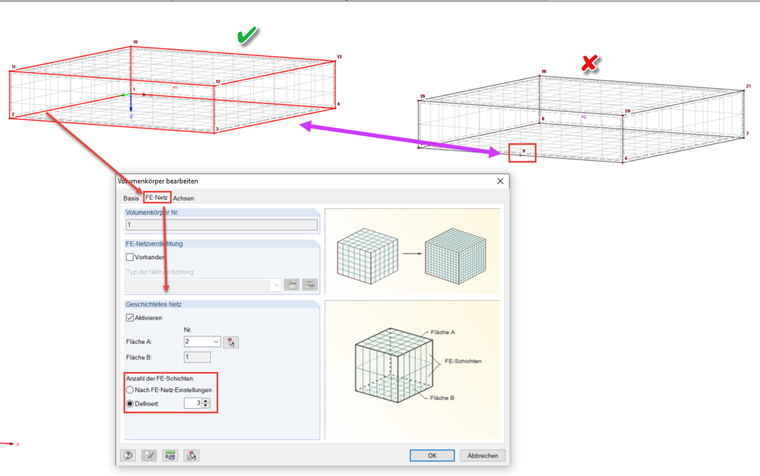

Ein geschichtetes Volumennetz mit einer gleichmäßigen Aufteilung kann nur für Volumen erzeugt werden, deren gegenüberliegende Flächen exakt gleich definiert sind. Es ist auch darauf zu achten, dass die in den Flächen enthaltenen Linien übereinstimmen: Sie dürfen nicht in Form unterschiedlicher Teilungen vorliegen (siehe Bild) oder doppelt definiert sein.

Bitte überprüfen Sie die Geometrie Ihres Modells. Hierzu ist auch die Funktion "Extras → Modellkontrolle → Überlappende Linien" hilfreich.
