FAQ 002445 CS

20. února 2019

Markus Baumgärtel Obecné RFEM

Pro vytvoření sítě KP jsem vytvořil stejnorodou síť stejnorodých ploch s využitím funkce "vrstvená síť". Ačkoli jsou protilehlé plochy rovny, nedostávám vrstvenou síť.

Odpověď

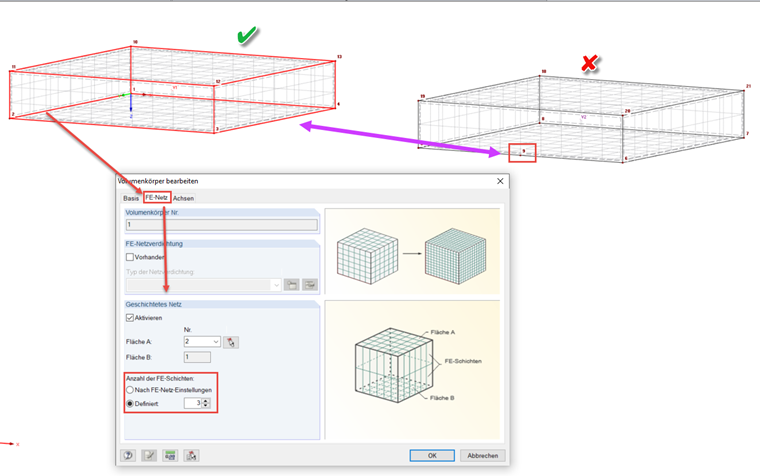

Vrstvou síť s rovnoměrným rozložením lze vytvořit pouze u těles, jejichž opačné plochy jsou přesně vymezeny. Rovněž je třeba dbát na to, aby linie na plochách odpovídaly: Nesmějí být k dispozici ve formě rozdílných dělení (viz obrázek) nebo se zadávají dvakrát.

Zkontrolujte prosím geometrii modelu konstrukce. Funkce "Nástroje → Kontrola modelu → Překrývající se linie" může být užitečná také.

Klíčová slova

Objem FE sítě vrstvené vrstvené síťoviny FE
