W celu utworzenia siatki ES wykorzystałem funkcję "Siatka warstwowa", aby utworzyć jednorodną siatkę o takim samym współczynniku kształtu. Chociaż przeciwległe powierzchnie są sobie równe, nie otrzymuję siatki warstwowej.

Odpowiedź

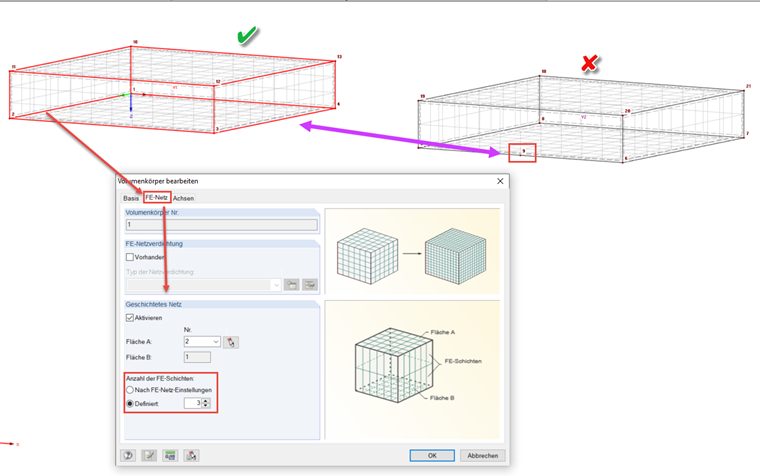

Siatka warstwowa o rozkładzie równomiernym może być utworzona tylko dla brył, których przeciwległe powierzchnie są dokładnie równe. Ważne jest również, aby linie znajdujące się na powierzchniach były zgodne:

Sprawdź geometrię swojego modelu. Przydatna może być również funkcja "Narzędzia → Sprawdzenie modelu → Linie przylegające".

Słowa kluczowe

Objętość siatki FE warstwowa warstwowa siatka FE

Literatura
