问题

为了创建有限元网格，我使用了“分层网格”功能来创建一个长宽比相同的均匀网格。 尽管相对的面是相等的，但是并不会生成分层网格。

回复:

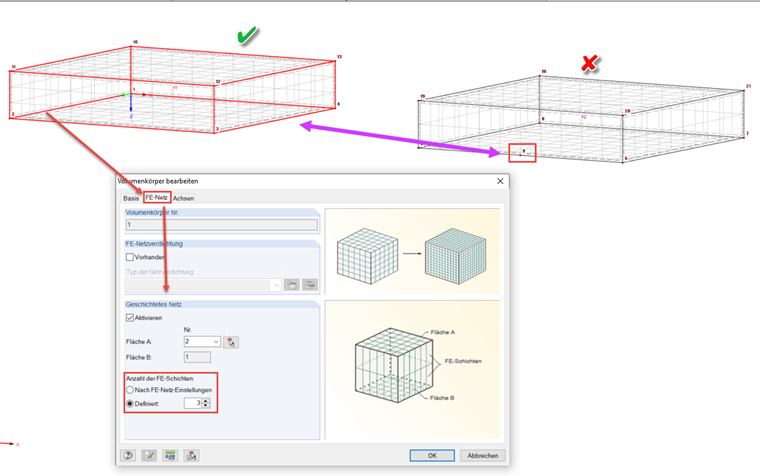

均匀分布的分层实体网格只能对相对面定义为完全相等的实体创建。 还必须确保面上包含的线： 它们不能是不同的分段（见图）或被定义两次。

请检查模型的几何尺寸。 为此，功能“工具 → 模型检查 → 重叠线”也可能会有所帮助。

仅用于匹配线排列的分层网格
仅用于匹配线排列的分层网格
;
