Есть ли практическое моделирование для картографирования подшипников?

Ответ

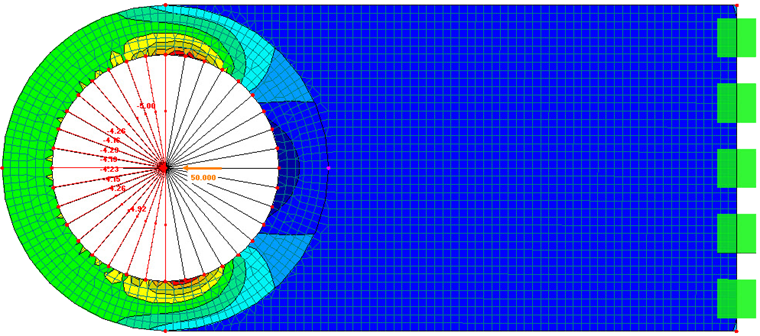

В случае подшипника отверстия, силы передаются только с помощью сжатия. Растягивающие силы не происходят. Можно моделировать данные эффекты следующим образом (см. Пример изображения):

1. Создание отверстия на поверхности

2. На основе растягивающего напряжения создайте балок на выходе из нелинейности, и положите его в отверстие. Важно использовать балочку, а не компрессионный стержень (сжатый стержень - это элемент фермы, который сделает систему кинематической).

3. Поверните стержень в открытии и скопируйте несколько раз

Вместо стержней, можно было бы заполнить отверстие без мембраной поверхностью с жесткостью. При использовании данной жесткости поверхности, происходит следующее:

Расчет выполняется в нескольких итерациях. RFEM проверяет, в какой части поверхности возникает напряжение основного напряжения мембраны. Данные элементы не будут работать в течение следующей итерации (точнее, жесткость будет значительно уменьшена).

Для обоих вариантов моделирования, результаты должны быть примерно одинаковыми.
