Resposta:

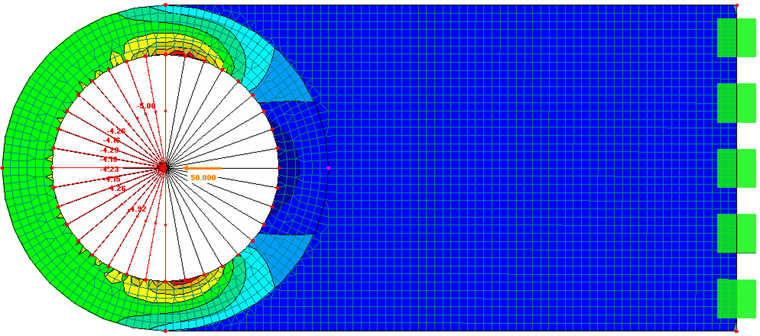

No caso de uma forma de furo, as forças apenas são transferidas por compressão. Zugkräfte treten nicht auf. Diese Effekte könnten Sie wie folgt modellieren (Beispiel siehe Bild):
- Criar abertura na superfície
- Einen Balkenstab mit der Nichtlinearität Ausfall bei Zug erzeugen und in Öffnung setzen. Es ist wichtig, einen Balkenstab und keinen Druckstab zu verwenden (ein Druckstab ist ein Fachwerkstab, wodurch das System kinematisch wäre).
- Stab in Öffnung rotieren und dabei mehrfach kopieren
Anstelle der Stäbe könnte man die Öffnung auch durch eine Fläche mit der Steifigkeit Membranzugfrei füllen. Bei der Verwendung dieser Flächensteifigkeit geschieht Folgendes:
Die Berechnung erfolgt in mehreren Iterationen. Nach der ersten Iteration wird überprüft, in welchen Flächenelementen für die Hauptmembranspannung Zug auftritt. Diese Elemente fallen in der nächsten Iteration aus (besser gesagt, die Steifigkeit wird stark reduziert).
Bei beiden Modellierungsvarianten sollte man in etwa die gleichen Ergebnisse erhalten.
