Existe-t-il une modélisation pratique pour cartographier le relèvement?

Réponse

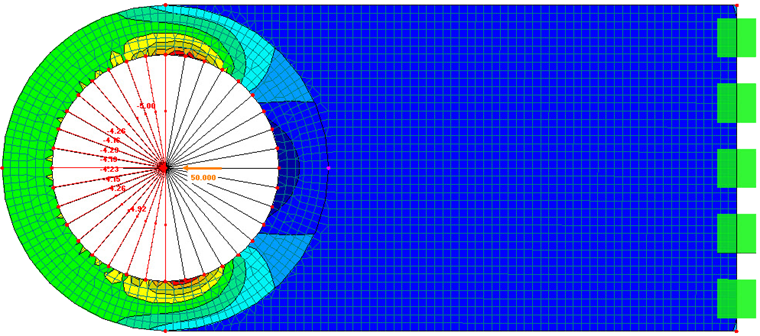

Dans le cas d'un palier, les efforts ne sont transférés que par compression. Les efforts de traction ne se produisent pas. Vous pouvez modéliser ces effets comme suit (voir l'exemple de l'image):

1. Créer une ouverture dans une surface

2. Créez un Poutre sur une rupture de non linéarité sous tension et placez-le dans l'ouverture. Il est important d'utiliser une poutre et non une barre de compression (une barre de compression est une barre de treillis qui rend la cinématique du système possible).

Faire tourner la barre en ouverture et la copier plusieurs fois

Au lieu de barres, il serait également possible de remplir l'ouverture avec une surface sans membrane avec la rigidité. Lorsque vous utilisez cette rigidité de surface, les événements suivants se produisent:

Le calcul est réalisé en plusieurs itérations. Après la première itération, RFEM vérifie dans quels éléments de surface la traction se produit pour la contrainte principale de la membrane. Ces éléments échouent lors de la prochaine itération (pour être plus précis, la rigidité est fortement réduite).

Pour les deux variantes de modélisation, vous obtiendrez à peu près les mêmes résultats.

Mots-clés

Raccordement par boulon trou de roulement
