FAQ 002480 PL 21. lutego 2019

Markus Baumgärtel Modelowanie | Konstrukcja RFEM

Czy istnieje praktyczne modelowanie mapowania namiaru?

Odpowiedź

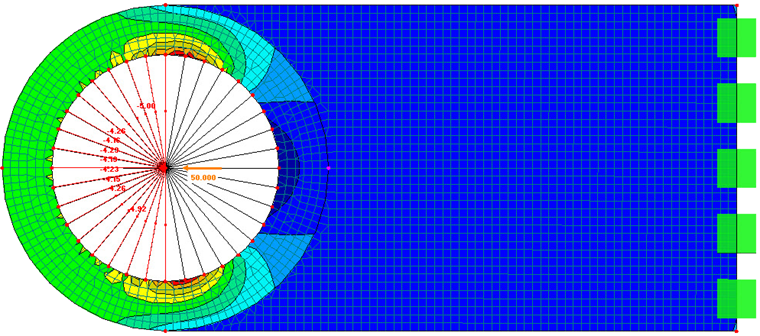

Wiadomo, że problem z łożyskowaniem otworu może być przenoszony tylko przez ciśnienie. Pociąg nie może zostać przeniesiony. Można go symulować w następujący sposób (patrz rysunek 1):

pierwszy Utwórz otwór w obszarze

drugi Stwórz pasek z nieliniowością „ Failure at train ”. Ważne jest, aby użyć belki belkowej i bez popychacza. Popychacz jest prętem kratownicowym. Dzięki temu system będzie kinematyczny.

trzeci Obróć i skopiuj paski

Alternatywnie można również zamknąć otwór twarzą o sztywności „bezciągowej membrany ” zamiast prętów. Przy stosowaniu tej sztywności powierzchniowej następuje:

Obliczenia odbywają się w kilku iteracjach. Po pierwszej iteracji sprawdza się, w których elementach powierzchniowych występuje główne napięcie błony. Te elementy zawiodą w następnej iteracji (lepsza sztywność jest znacznie zmniejszona). Dla obu wariantów modelowania należy uzyskać w przybliżeniu takie same wyniki.


Słowa kluczowe

Połączenie śrubowe otwór łożyskowy
