是否有用于绘制轴承的实用建模?

回答

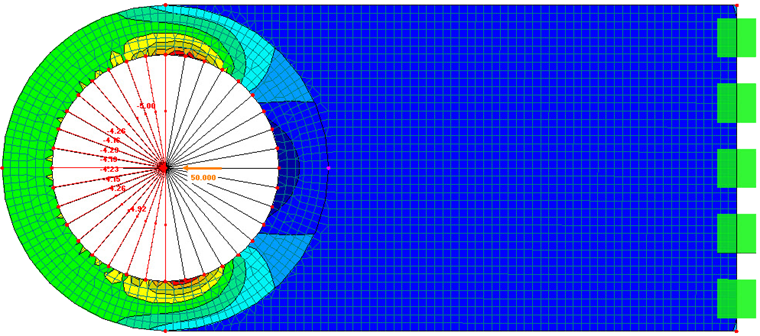

在空心轴承的情况下,力只通过压力传递。 拉力不会发生。 您可以按照以下方法对这些效果进行建模(参见图片示例):

1.在面上创建一个开口

2.在受拉张拉作用下,在非线性作用建立梁,并将其放入洞口。 使用梁而不是压缩杆是非常重要的(压杆是一个桁架杆件,使系统成为可动的)。

3.将杆件打开并复制几次

而不是杆件也可以在该开口处填充具有刚度的无膜表面。 使用该面刚度时会发生以下情况:

计算在几次迭代中完成。 在第一次迭代后,RFEM检查主要膜应力是否发生在面单元中。 这些元素在下一次迭代中失效(更准确地说,刚度大大降低)。

这两种建模方法都可以得出大致相同的结果。

关键词

螺栓连接,轴承孔
