При проверке расчета появляется следующее сообщение: «Ошибка № 16 при создании сетки FE, два или более узла имеют одинаковые координаты».

Ответ

В этом случае, можно попробовать более тонкую настройку сетки FE.

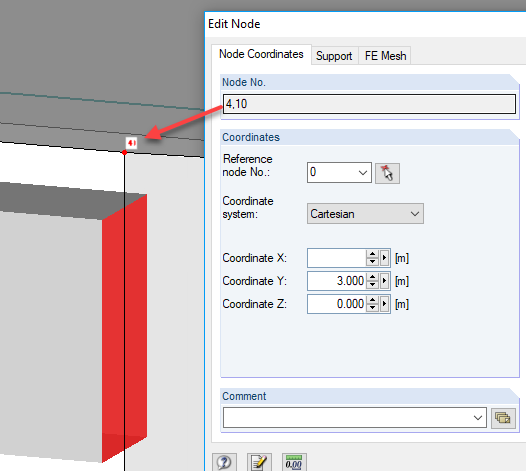

Как правило, лучше восстановить модель и ввести координаты узла z. Например, для округления до 6 местоположений. Для доступа к данной функции, выберите меню «Инструменты → Регенерация модели». Это исправляет неточность из-за наименьших различий в координате (см. Рис. 01).

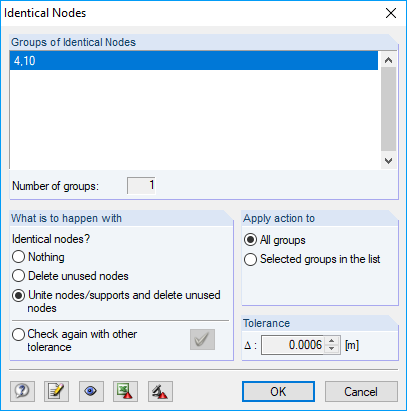

Также можно найти повторяющиеся узлы, выбрав флажок Модель (выберите «Инструменты → Проверка модели → Иные узлы»). В следующем диалоговом окне, можно определить, что делать с этими узлами (см. Рис. 02).
